江西九江长江段无线视频监控系统
一、需求分析
一条河孕育一座城!一座城增色一条江!
江西九江长江段作为九江的重要水路交通枢纽,从新的九江长江大桥到原来的九江长江大桥,该段共11公里,由于河道的面积广大、地形复杂、船舶众多分布的区域广、安全事故多发等原因。实现人工监控管理难度大,视频监控系统很好的解决了以上问题。河道前端监控点和监控中心相距较远并且位置较分散,而且在不破坏原有的环境下进行,利用传统网络布线的方式对河道来说施工不便,而且成本较高,为了降低成本和提高系统的可扩充性、灵活性,所以前端监控点采用风光互补发电原理供电,采用无线传输技术将视频和信息传输到监控中心。

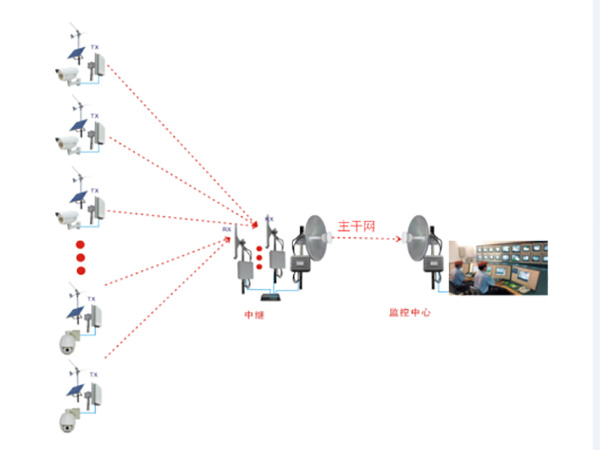

二、无线视频传输系统方案图
由于监控点位较多,前端传输系统由点对多点的方式(根据距离、角度设定一对二或一对三)把视频信号传输到主干网络,再通过主干网络高带宽无线传输设备级联跳传输到监控中心。红色圈里为一个分点,由三个监控点位经传输设备发射到第四个监控点位,蓝色箭头表示分点的传输。每个分点位再又高带宽设备级联跳传输到监控中心,红色箭头表示传输主干道。
三、功能预览图
显示系统除了基本的实时预览功能,还可通过软件平台对电视墙进行拼接显示、分割显示、开窗显示、开窗漫游、PC信号上墙显示等功能。
实时预览
拼接显示
分割显示
开窗显示
开窗漫游
PC信号上墙显示

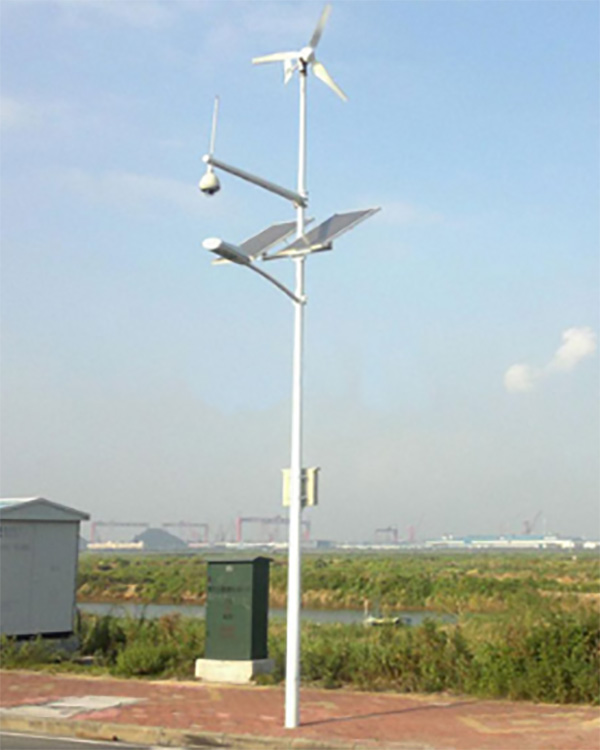

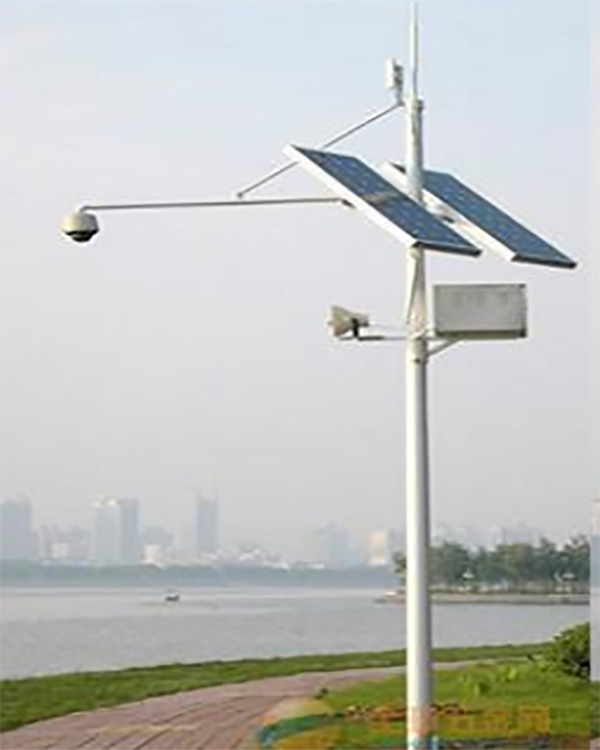

四、现场图
![](/uploads/image/20210723/1627033111.jpg)
![](/uploads/image/20210723/1627036960.jpg)
