天线离地面高度50cm性能测试

测试目的

在天线离地高度不超过50cm，测试机载自组网设备在距离1km时，点对点传输效果

测试时间

2021年6月15日 9点到10点

测试地点和天气

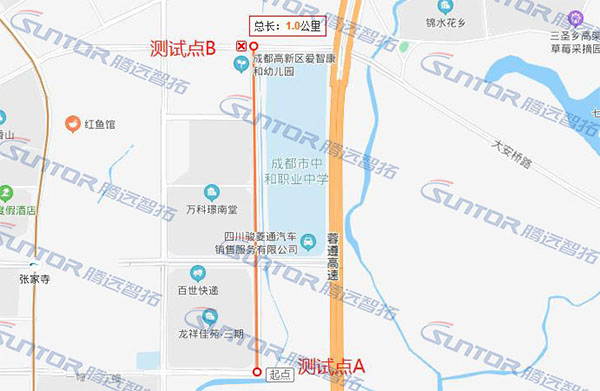

测试地点：测试A点—成都市双流区中和二街东公交站附近；测试B点—成都高新区爱智康和幼儿园附近；

测试天气：阴天

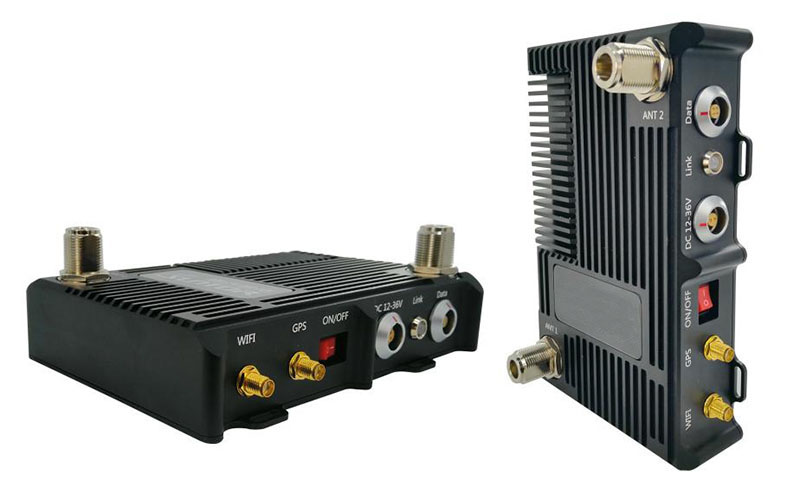

测试产品:机载自组网设备

产品规格:1.4GHz 2W

配备天线:胶棒天线

测试仪器或工具

2台笔记本电脑，千兆网口，win10系统，每台都安装有iperf软件。

测试内容

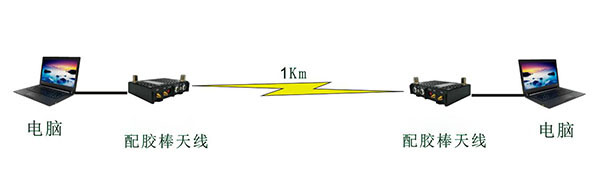

测试现场的设备部署图

本次测试包括以下内容：

测试机载自组网设备配备胶棒天线，在天线离地面50cm以内情况下，点对点传输1Km时的传输性能。

测试流程

测试步骤

1) 将所有设备分组调试通讯后，固定到指定位置，检查各位置底噪并记录；

2) 测试“机载自组网设备（胶棒天线，20MHz节点带宽，2000mW）-机载自组网设备（胶棒天线, 20MHz节点带宽，2000mW）”，1km直线公路A点到B点的最大传输带宽，测试过程录屏截图；

3) 依次调小功率，在不同功率下，重复测试1km直线公路A点到B点的最大传输带宽，测试过程录屏截图；

4) 汇总测试数据，形成测试报告。

测试现场记录

测试数据截图

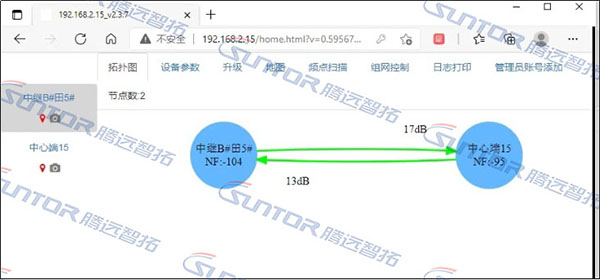

测试点底噪

测试结果

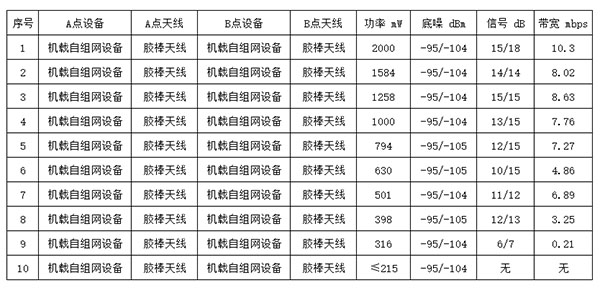

通过本次测试：得到如下表所示

测试问题与分析

1) 在测试点A使用1.4G频率有一定干扰，对测试会造成影响；

2) 在1km公路上测试，由于设备架设高度问题，来往车辆对信号强度和传输速率影响较大；

测试结论

1) 机载自组网设备配备胶棒天线，使用20MHz节点带宽，设备天线离地面50cm以内，在1Km距离点对点传输条件下，不同功率最高带宽10.3mbps；设备功率≤215mW时设备不通信；

2) 详细测试数据请看测试结果汇总。
