成都青龙湖湿地公园mesh自组网设备组网传输性能测试
2021-08-06
mesh自组网设备无线传输性能测试报告
测试时间：2021年7月19日
测试目的
测试非通视情况下96系列自组网设备在天线距离地面50cm时4台组网传输效果；
b) 测试非通视情况下96系列自组网设备在天线距离地面50cm时点对点组网传输效果；
c) 测试非通视情况下96系列自组网设备在天线距离地面50cm时三点链式中继传输效果。
测试地点和天气
测试地点：成都青龙湖湿地公园
测试天气：晴天

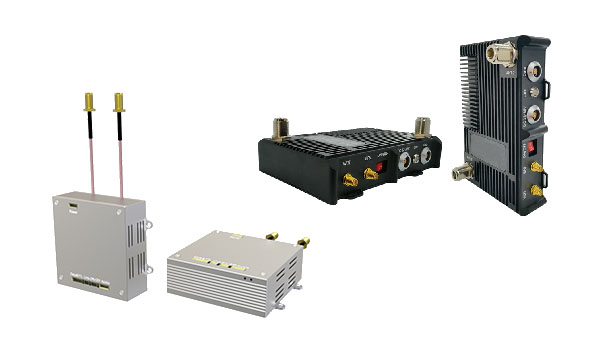

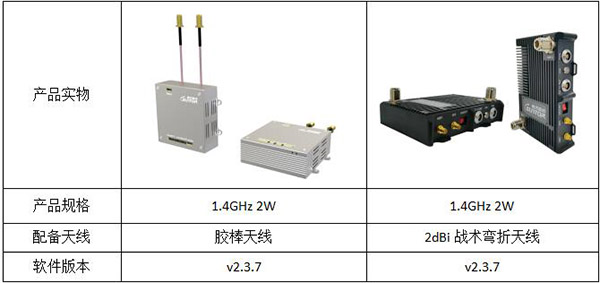

测试产品
测试仪器或工具
3台笔记本电脑，千兆网口，win10系统，每台都安装有iperf3软件。
测试内容
非通视情况下96系列自组网设备在天线距离地面50cm时传输效果；

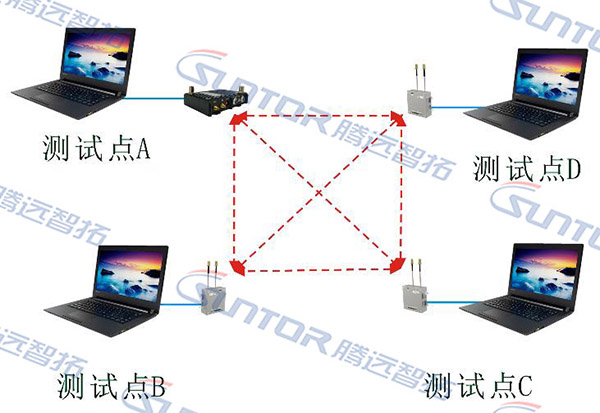

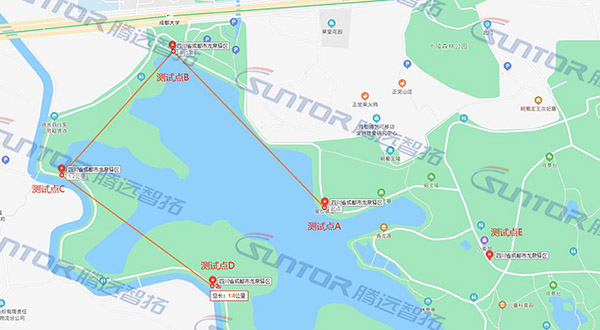

图1 测试四台设备组网部署图

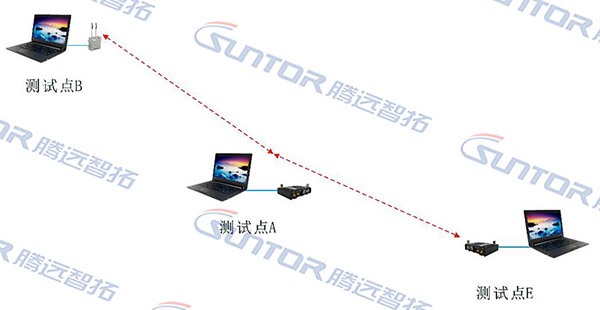

图2 测试点对点及三点链式组网部署图
本次测试包括以下内容：
1. 测试非通视情况下96系列自组网设备在天线距离地面50cm时4台组网传输效果；
2. 测试非通视情况下96系列自组网设备在天线距离地面50cm时点对点组网传输效果；
3. 测试非通视情况下96系列自组网设备在天线距离地面50cm时三点链式中继传输效果。
测试流程
测试步骤
1) 在测试点A、B、C、D各放置一台自组网设备，设备天线距离地面高度50cm，使用电池供电，先将使设备进行组网；
2) 在测试点A、B各连接一台电脑，通过iperf3测试A与B的传输速率
3) 在测试点D连接电脑，通过iperf3分别测试D点到测试点A、B的传输速率；
4) 截图，记录测试数据；
5) 断开测试点C、D电源，在测试点E放置一台设备，然后通电和测试点A、B进行组网；
6) 在测试点E连接电脑，通过iperf3分别测试E点到测试点A、B的传输速率；
7) 截图，记录测试数据，形成测试报告。
测试现场记录

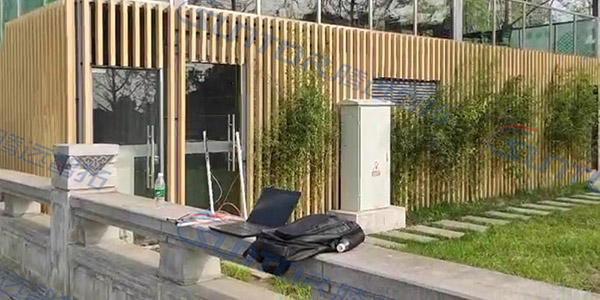

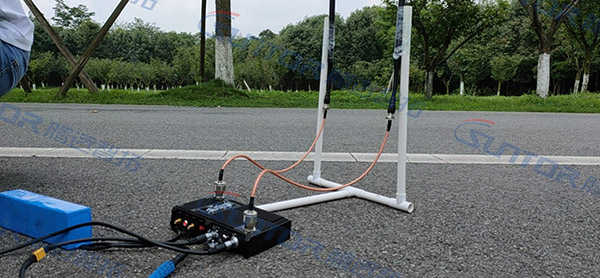

测试点A照片

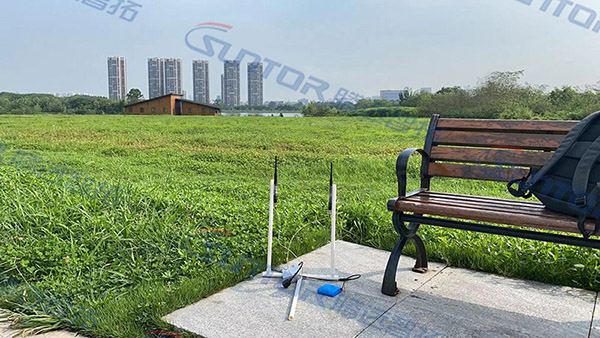

测试点B照片

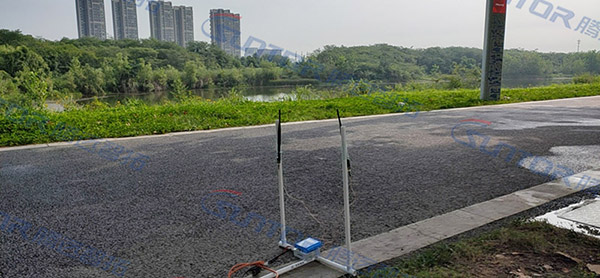

测试点C照片
测试点D照片

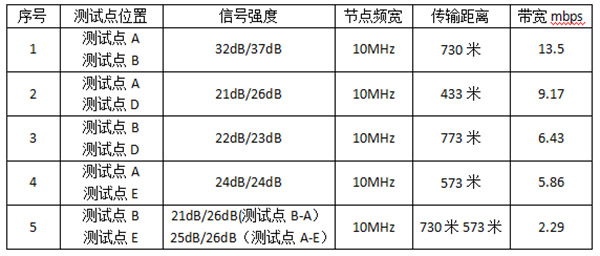

测试结果
测试问题与分析
测试点之间极限传输距离较近，信号强度较弱，原因是设备传输性能受地形和遮挡物影响较大；
测试结论
自组网设备在遮挡环境下传输性能会受较大影响，链路通过中转后会有带宽衰减。
