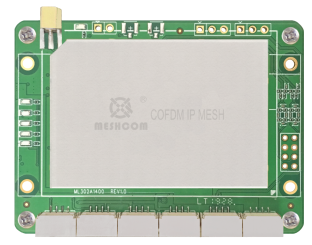

HW302是一款发射功率1400MHz MESH模块，具有通讯距离远，抗干扰能力强、抗衰性能好等特点，在空旷地通讯距离可达10公里以上，在城市有障碍物环境中也可以获得2-3公里以上的非视距通讯能力，无线基带使用标准802.11协议，可通过USB或网终接口快速与安卓智能终端等其它设备对接，可广泛应用于广电智慧城市、应急通讯、MESH自组网、单兵通讯、部队演习等行业应用。
主要特点
• 支持COFDM双向图传数传或MESH自组网工作两种工模式(两种不同固件支持)
• 发射功率大，最大功率可达27dBm
• 接收灵敏度高，灵敏度优于-96dBm@20MHz(6Mbps)
• 通讯距离远，空旷地最远可达10公里以上
• 抗衰性能好，在城市建筑物，林区等有障碍非视距情况下仍能保证2-3公里以上可靠的传输性能
• 高宽带、在可视环境下可提供高达80Mbps以上有效带宽，在非视距情况下也可以保证10Mbps以上有效带宽
• 高度可定制，MEL系列产品支持350M-1800M频率灵活定制，可满足您各种复杂应用的小批量定制需求
主要优势
• 点对点双向无线视频、语音、数据桥接
• 点对多点双向无线视频、语音、数据桥接
• MESH 应急通讯网络主干链路传输
|
射频参数 |
组网频率 |
1400MHz 1412-1462MHz 可调（340MHz-1800MHz 可定制） |
|
调制方式 |
BPSK，QPSK，CCK，OFDM，COFDM，16-QAM，32-QAM，64-QAM |
|
|
发射功率 |
27dBm |
|
|
接收灵敏度 |
最高-96dBm@20MHz 6Mbps |
|
|
射频接口 |
MMCX |
|
|
信道频宽 |
2.5M/5M/10M/20M/40MHz（可调） |
|
|
有效带宽 |
高达90Mbps |
|
|
有效距离 |
空旷地最远可达10公里以上，有较强非视距通讯能力 |
|
|
网络/管理 |
配置方式 |
WEB或MESH集中管理控制台 |
|
频道数量 |
14个 |
|
|
系统 |
MESHCOM COFDM图传或MESHCOM MESH组网 |
|
|
物理/环境 |
工作温度 |
-40℃ ~ +65℃ |
|
工作湿度 |
5% ~ 95%（non-condensing） |
|
|
存储温度 |
-45ºC ~ +85ºC |
|
|
重量 |
20g |
|
|
尺寸 |

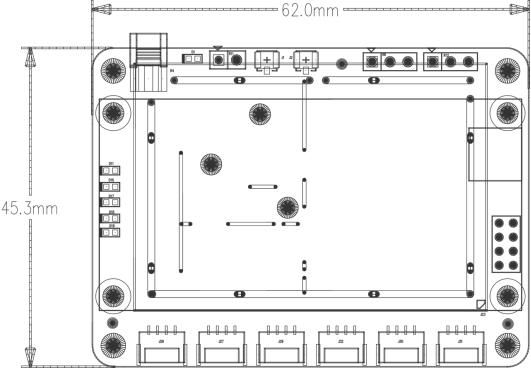

62 x 45.3 x 7mm （L x W x H） |
|
|
支持电压 |
12V~16.8V供电 |
|
|
功耗 |
平均功耗3-5W，峰值功耗8W |
适用场景
• 应急通讯/应急抢救指挥/应急通讯车
• MESH自组网/单频通讯/部队演习
• 光电智慧城市/户外电力、勘测/机载船舶传输
• 城市巡防专网建设 • 军队演习、班组通讯
• 无人机图传数传
