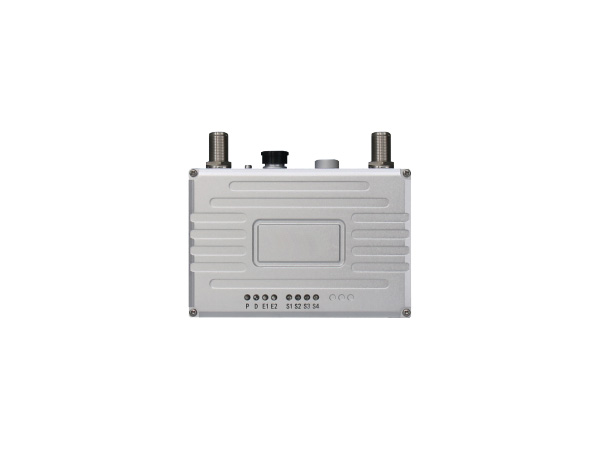

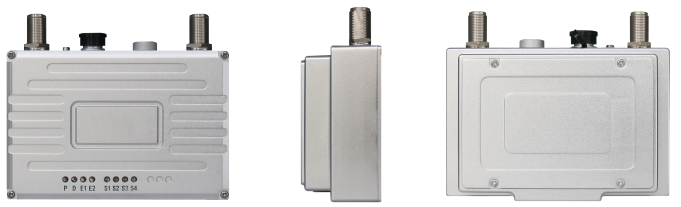

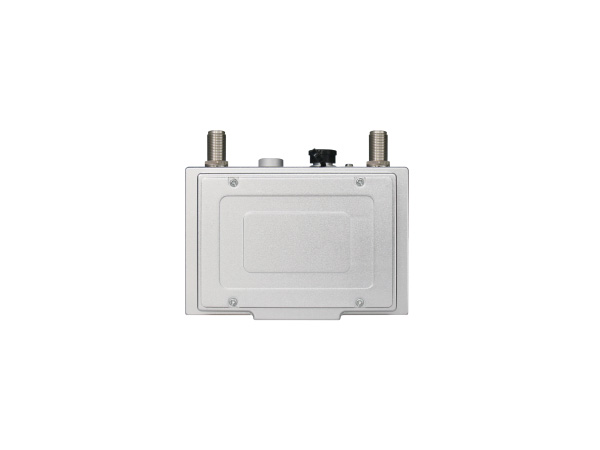

这是一款高性能具有非视距传输无线传输能力的开发平台，采用高通工业级芯片设计板载30dBm 5G 11AN； 是专为非视距设计的无线通讯模块，模块支持350MHz-1.2GHz之间频率自由定制，软件可调14个5MHz频道,支持5M/10M/20M/40MHz频宽，最高速率可达96Mbps,输出功率有1W/2W/4W可选。
• 频率545-617(350MHz-1.2G可定制）
• 最高数率可达96Mbps

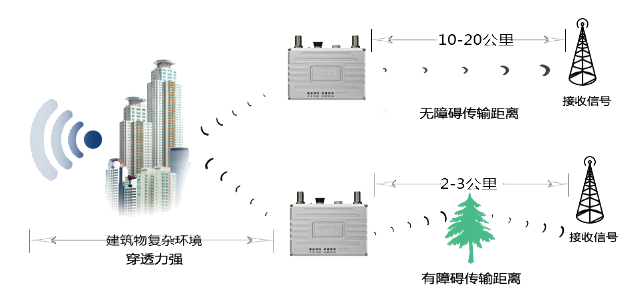

• 架高无障碍传输距离10-20公里
• 自组网规模不小于50台，中继能力超过10跳以上
|
射频参数 |
组网频率 |
545-617（350MHz-1.2G可定制） |
|
调制方式 |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK//16-QAM/64-QAM |
|
|
发射功率 |
30dBm（33dBm/36dBm可选） |
|
|
接收灵敏度 |
最高 -102dBm |
|
|
射频接口 |
WiFi N*1 600MHz N*1 |
|
|
信道频宽 |
5M/10M/20M/40MHz（可调） |
|
|
wifi热点 |
5G |
|
|
有效距离 |
10-20公里（架高） |
|
|
网络/管理 |
配置方式 |
WEB |
|
自组网节点数 |
不小于50台 |
|
|
自组网跳数 |
超过10跳以上 |
|
|
入网时间 |
冷机启动入网时间30S左右，待机入网时 间小于100ms |
|
|
系统 |
MESHCOM自组网 |
|
|
物理/环境 |
工作温度 |
-40℃ ~ +65℃ |
|
工作湿度 |
5% ~ 95%（non-condensing） |
|
|
存储温度 |
-45ºC ~ +85ºC |
|
|
重量 |
1.5Kg （含电池） |
|
|

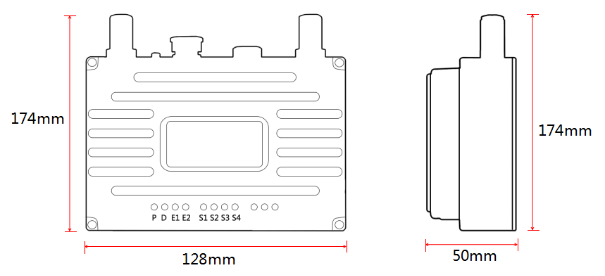

尺寸 |
175 x 128 x 50mm |
|
|
电气特征
|
电源供电 |
12V-48V DC 供电、15V-48V各种标准非标POE |
|
电池 |
16.8V/4.4AH |
|
|
整机功耗 |
整机平均功耗10W（wifi 3W 600MHz模块功耗7W） |
|
|
峰值功耗 |
15W |
|
|
待机时间 |
5h |
|
|
充电时间 |
1h |
|
|

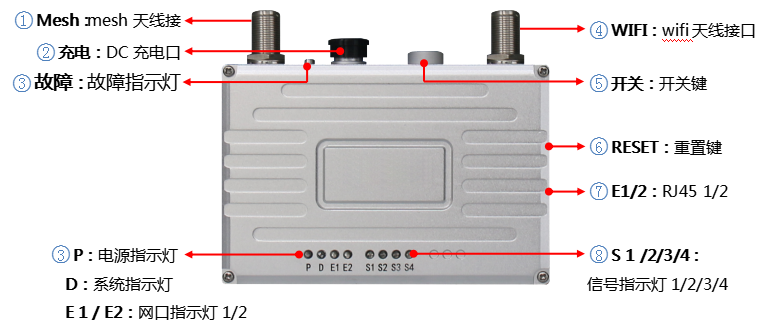

外观接口 |
扩展接口 |
GPIO*12，USB*1，调试uart*1 （内置） |
• 隧道管廊/油田矿井/场馆会场
• 工业自动化/园区覆盖/车队组网• 港口码头/户外电力、勘测/机载船舶传输
自组网中继
以小区域链路、通讯自动接力、复杂环境补盲或简单环境单独组网使用，其特点是性能较好、功能相对单一、体积便携，这产品系列是良好的自组网中继、其具有双频580MHz与5GHz双频，既可以双频组网也可以使用580M组网、5GHz使用5.8G频率做wifi接入使用非常适合于现场快速架设。
自组网单兵
以小范围多人员互联、接入MESH中继或MESH基站等便于携带的穿戴式设备为主要目的，兼顾其它终端设备接入能力。
