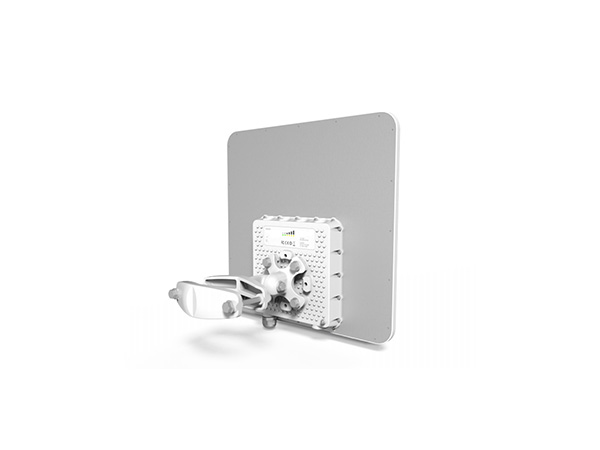

25公里百兆5.8G高性能一体化无线网桥
型号:HW-AN20K
尺寸:379 mm (长)× 387 mm (宽)× 80 mm (高)
重量:3.3Kg
传输距离:25公里以上
温度:-40°C ~ +65°C
天线:23 dBi 集成双极化定向平板天线
WLAN标准:IEEE 802.11 a/n, iPoll
信道带宽:5,10, 20, 40 MHz
设备供电:12 - 24V DC无源PoE (产品自带24V无源PoE适配器)
无线频段:5.150 – 5.850 GHz (FCC 5.745 – 5.825 GHz)
产品说明
产品特点
规格参数
应用场景

产品说明:

       HW-AN20K是一款实现建筑远距离点对点连接的高性能5GHz无线产品。产品采用了独特的硬件设计,先进的802.11n 无线输出功率高达29dBm,更配备了功能丰富的操作系统。该设备的坚固外壳达到IP-67防护标准,并配备了高增益双极化平板 天线。HW-AN20K一般作为PTP场景应用,也可以同时作为一个高端的客户端设备。


       Ipoll (智能动态轮询协议)抗干扰能力强,即使在干扰严重的地区,仍能保障有64位用户稳定的接入基站设备。 设备配备双固件镜像,用户在进行远程软件升级过程中,即使电源中断,升级失败,仍可以正常重新启动设备。 由铝制成的坚固外壳保证了设备在恶劣的天气条件和阳光下照射也不会损坏开裂。环境测试满足IP-67防护等级,振动,温湿度,盐雾和浪涌冲击均符合工业标准,并提供两年的保修服务。设备为安装配备了一个接地凸耳和POE电源接地保护,防止雷击。

产品特点:

 操作系统

       操作系统是一个多功能、易用性强的操作系统,保证了全系列的DLB硬件设备在网络部署时都能轻松的完成配置。



•  IPoll(智能动态轮询协议)
•  支持双固件镜像
•  基于HTML5技术的全新GUI
•  170 Mbps的传输能力
•  80,000 PPS
•  支持IPv6

•  兼容WNMS

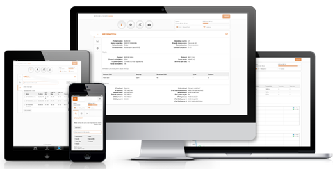

 WNMS
       WNMS 是免费的企业级无线网络管理系统。采用单一的软件解决方案,为网络管理员简化了大量的设备管理和网络监管 任务。综合网络管理系统支持数千个网络节点。一个系统可以监控维护多个网络。丰富的设置特性帮助你有效诊断 网络故障,可视化网络管理,自动按计划执行固件升级,更新设备状态,故障告警,收集统计网络数据等。基于Web系统环 境,支持多用户账户管理。多个管理员可以在同一台服务器上管理不同的网络,而不需要访问各自网络的设备。

       WNMS可以在单机版本的Linux和Windows服务器上使用,也可以安装在以云为基础的系统和安卓系统的移动终端上。


性能参数:

无线

WLAN标准

IEEE 802.11 a/n, iPoll

传输模式

MIMO 2x2

无线频段

5.150 – 5.850 GHz (FCC 5.745 – 5.825 GHz)

发射功率

Up to 28最高29dBm (因地区而异)

接收灵敏度

-95 ~ -75 dBm (因调制方式而异)

信道带宽

5,10, 20, 40 MHz

调制方式

802.11 a/n: OFDM (64-QAM, 16-QAM, QPSK, BPSK)

数据速率

802.11 n: 300, 270, 240, 180, 120, 90, 60, 30 Mbps

802.11 a: 54, 48, 36, 24, 18, 12, 9, 6 Mbps

纠错方式

FEC,选择性ARQ

双工模式

时分双工

天线

类型

集成双极化定向平板天线

增益

23 dBi

有线

接口

10/100 Base-T, RJ45



软件

无线模式

接入点 (自动 WDS), 接入点 (iPoll ), 工作站 (WDS, iPoll ), 工作站 (ARP NAT)

无线技术

智能动态轮询,自动信道选择,自动调制方式选择,自动发射功率控(ATPC)

无线安全

WPA/WPA2 个人加密, WPA/WPA2 企业加密, WACL, 用户隔离

无线QoS

IPoll实现4队列优先

网络模式

桥接, IPv4路由,IPv6路由

网络技术

NAT路由,NAT路由, VLAN

WAN协议

静态IP, DHCP 客户端, PPPoE客户端

服务

DHCP 服务, SNMP 服务, NTP 客户端, 路由跟踪, ping 看门狗

管理

HTTP(S) GUI, SSH, SNMP read, WNMS, Telnet

工具

站点勘测,  连接测试, 天线校准



物理特性

尺寸

379 mm (长)× 387 mm (宽)× 80 mm (高)

重量

3.3Kg

电源

设备供电

12 - 24V DC无源PoE (产品自带24V无源PoE适配器)

电源

100 – 240V AC

功耗

4.5W

环境

温度

-40°C ~ +65°C

湿度

0 ~ 90 % (非凝露)

管理

系统监测

SNMP v1/2c/3 服务, 系统日志, 通过Email和SNMP陷阱发送告警

法规

认证

符合FCC/IC/CE标准


天线规格


内置天线

频段

5.1 – 5.9 GHz

增益

23 dBi

极化方式

垂直/水平双极化

交叉极化隔离度

27dBi

最大驻波比

<1.5

水平极化波瓣角

7 °

垂直极化波瓣角

7 °

纵向波瓣角

9 °


应用场景:

• 视频监控
• 森林防火
• 油田实时数据传输
• 高速公路监测点数据传输
• 工厂间高速网络连接
