二、系统需求

       装备了无线自组网设备的单兵，会自动形成通信网络，任意单兵之间可以直接进行通信，无需依托中心通信车辆，同时各车辆之间可以通过自动接力进行传输，自动选择最佳通信路径。

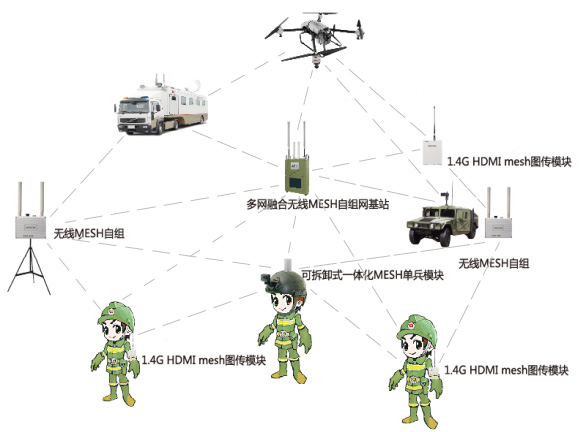

       系统网络拓扑结构如下图所示：

       系统方案选用单兵节点设备，该设备工作频段可以在 UHF 频段、L 频段、S 频段、C 频段中使用，单兵通过无线和天眼摄像头匹配连接，实现分队成员之间能够提供持续的网络互联，使队长与队员、队员与队员之间能够通过视频、语音交互信息并相互共享位置。

四、系统指标

1.单跳通信距离（普通功率≤1W、视距条件）：1-2km（人员背负）；

2.点对点最大有效数据传输速率：≥20Mbps（UDP）；

3.最大组网规模：≥ 50 个节点；

4.同频最大中继跳数：≥  8 跳，8 跳后有效数据速率不低于2Mbps(UDP)；

5.单跳时延：1－3 毫秒；

6.网络路径选择时间：10－100 毫秒；

7.网络建立开通时间（30 个节点规模）：建立开通时间小于 1 分钟（从设备开机到网络形成）；

8.新节点入网时间：小于 1 秒；

9.环境适应性：
   工作温度：-20~55℃
   储存温度：-25~60℃
   防水/防尘等级：IP65

10.工作频率：
UHF 频段：335~345MHz、485~515MHz、565~595MHz（适合山区、丛林等车队应用场景，可加功放，推荐使用）
L 频段：1428~1448MHz（可加功放）
S 频段：2.4~2.4835GHz
C 频段：5.15~5.35GHz，5.725~5.850GHz（满足高带宽应用，推荐使用）

可定制其他频率。

五、系统特点

1、组网灵活、简单易用

       无线自组网络智能化程度高，具备网络自我组织、自动中继、自动选择最佳通信路径的能力。开机后网络自动形成，无须事先进行复杂的网络拓扑规划和配置，使整个单兵的通信网络不依赖于中心基站网络。同时设备具有直观的链路状态 LED 指示灯，指示经过多跳中继以后当前节点到业务中心节点的链路传输速率，人员可依此判断车辆通信信号强弱，调整人员之间距离和位置。

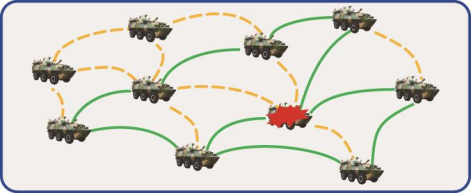

2、抗毁性强

       无线自组网络具有网络自愈功能，整个网络没有中心节点，所有节点既是终端点又是中继点，当网络中的部分节点出现故障或损毁时，能够迅速自动切换到其他无故障的节点进行网络通信，整个业务传输不受影响。

3、机动性好

       无线自组网络设备体积小、重量轻，可快速部署于各种车辆、临时三脚架、树木线杆、各种建筑等位置，也可由单兵携带；无线自组网络支持动中通，可在所有节点机动的条件下保持网络通信，最大移动速度可达 350 公里/小时，具备良好的机动性。

4、高带宽、大容量

       无线自组网络设备采用宽带调制解调技术，最大传输速率可达每秒几十兆比特，支持视频、图像、语音、数据等多媒体信息化应用。

5、良好兼容性（IP 化）

       无线自组网络是全 IP 化的 2 层网络通信系统，提供标准的以太网接口，无需配置 IP 路由，可以兼容所有 IP 化的信息应用，能够方便的与其他具备 IP 通信能力的系统（如卫星、光纤、微波等）实现互连互通。同时节点设备也可提供 Wi-Fi 等业务终端接口，用于接入各类业务终端设备（PC、智能手机等）。

6、系统应用

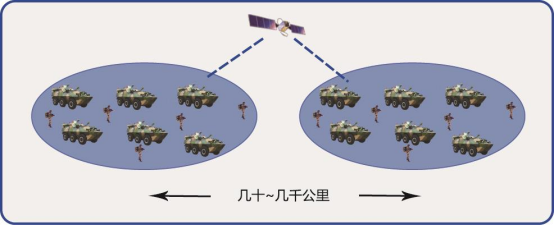

       所有配发了无线自组网设备的单兵，会自动形成通信专网，各单兵之间通过自动接力进行数据传输。在整个单兵队伍行进过程中，指挥员通过“无线自组网”可以随时了解各个班组单兵实时状况，根据实际情况对任务分队进行有效指挥。如果同时再配合使用卫星等远程传输技术，可以使后方指挥所同步掌握现场行进信息，并及时对突发事件处置进行指导和协调，实现机动条件下的可视化指挥与控

六、设备推荐

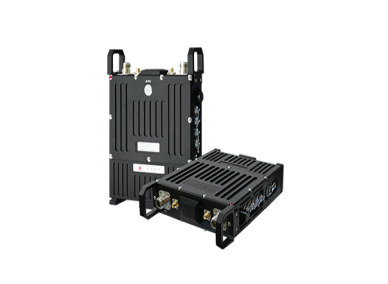

1、MESH自组网基站/中继

       这是一款轻量化的宽带MESH中继设备，支持MIMO高性能自组网功能，内建高达4W高线性功放，可拆卸电池，IP66防护等级，无中心的多跳组网方式，支持4G LTE公网接入，支持2.4GWIFI，支持PTT语音，支持HDMI高清输入。

应用领域
• 应急通讯/应急抢救指挥/应急通讯车
• MESH自组网/单频通讯/部队演习
• 光电智慧城市/户外电力、勘测/机载船舶传输
• 城市巡防专网建设/军队演习、班组通讯/无人机图传数传

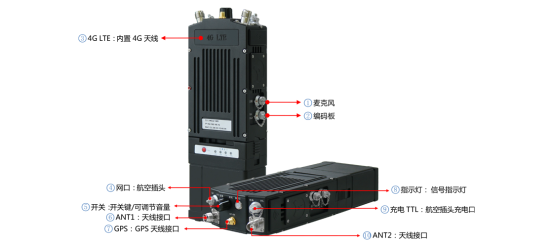

外部接口

性能参数

2、单兵便携基站

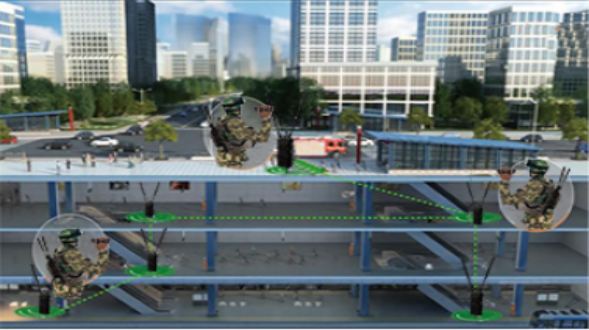

       这是一款多用途高性能单兵无线自组网通讯装备，支持自动中继、多跳，无需中心基站即可实现各单兵之间的无线语音对讲、HDMI/网络视频输入、二层网络数据传输；同时还具备4G LTE接入能力（未来可升级5G网络）可快速接入公共网络；支持北斗/GPS，可实时查看单兵地理位置信息。使用MIMO 2*2双天线设计，可以利用障碍物反射形成的多径提供更强大的通讯能力，在有限的体积内集成了高达4W的高效率功放。可为武警反恐、消防救援、部队演练等复杂环境下提供强有力的通讯保障。

应用领域
• 应急通讯/应急抢救指挥/应急通讯车
• MESH自组网/单频通讯/部队演习
• 光电智慧城市/户外电力、勘测/机载船舶传输
• 城市巡防专网建设/军队演习、班组通讯/无人机图传数传

外部接口

性能参数

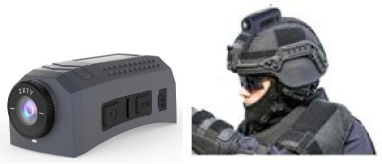

3、高清摄像头

       低照度工业级 1/1.8 CMOS 感光元件，影像效果出众，色彩绚丽真实。支持两路图像采集，前置分辨率 1080P,后置分辨率 720P，均采用星光级夜视 sensor，超低照度。
       支持蓝牙耳机，设备可与平台双向语音通话、支持 PTT 集群对讲。除支持自组网无线传输外还支持 4G 无线传输，内置 WIFI 模块，支持 WIFI 无线传输，可接入平台进行集中监控。

       内置 GPS/北斗定位模块，支持平台定位设备与轨迹回放。

       紧急报警功能，支持短按报警按钮，向平台发送报警信息功能。

       采用嵌入式实时操作系统和 linux 双系统，开机速度更快，系统运行更稳定、功能更强大，能有效防止病毒等入侵系统。

       专业的防水防尘设计，IP67 防水等级可有效防止雨水与灰尘进入。

       低功耗、大容量电池设计，支持连续摄录 6 小时，4G 传输 3.5 小时以上

       通过 APP 实现视频预览、设备参数配置、录像搜索回放等，方便用户使用维护。

       电池容量：4500mah。
       工作温度：-20°C ~ +70°C，存储温度：-40°C ~ +60°C

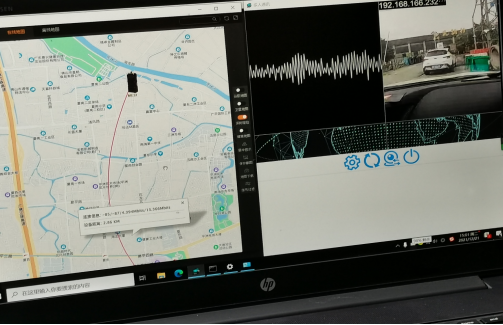

4、系统管理软件

       无线自组网通信系统管理软件采用无中心分布式网络管理，网管终端可在网内任意一台设备上管理全网设备，并且具备多台网管终端同时查看网络拓扑图的能力；

功能特性
无中心分布式管理系统管理终端可以通过任意一台

节点设备获取全网信息网络拓扑显示网络状态监控

实时路由跟踪
链路状态实时监视

异常告警

网络设备管理，批量配置、升级支持基于谷歌地球的电子地图应用提供第三方 GIS 系统接

可视化指挥界面
