产品方案主要描述了应急通信和单兵装备的产品规格，包括产品的功能、性能、配置、接口等，便于用户了解产品规格指标和使用方法。

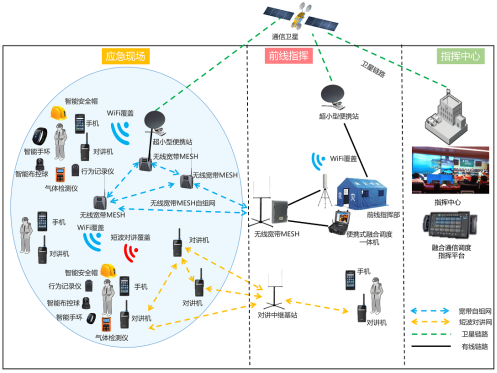

以“超小型便携卫星站+无线宽带MESH自组网设备+个人终端”为核心，在无运营商公网环境下，部署应急通信及单兵装备产品，实现现场通信网络覆盖、指挥调度联络、内外网信息交互、作业安全防护等功能。如图1所示，在应急现场和前线指挥部部署超小型便携卫星站、无线宽带MESH自组网设备、对讲中继基站保证通信网络和对讲信号覆盖。现场人员使用单兵设备（智能手环、智能安全帽、气体检测仪、智能布控球、行为记录仪等）保障应急作业活动稳步进行，并通过个人终端、超短波对讲设备实现信息交互，同时可使用便携式融合调度一体机实现现场统一管理。前线整体信息通过卫星链路回传到后方指挥中心，实现统一指挥和调度。
便携式融合调度一体机：将常规指挥调度所需多类硬件设备和软件系统集成到三防箱中，能够进行模块化快速部署，开展调度指挥工作。将后方指挥中心的调度延伸到现场，为应急现场、前线指挥部、指挥中心三地之间指挥调度提供支撑。
产品介绍
超小型便携卫星站 1
基本功能
主要指标

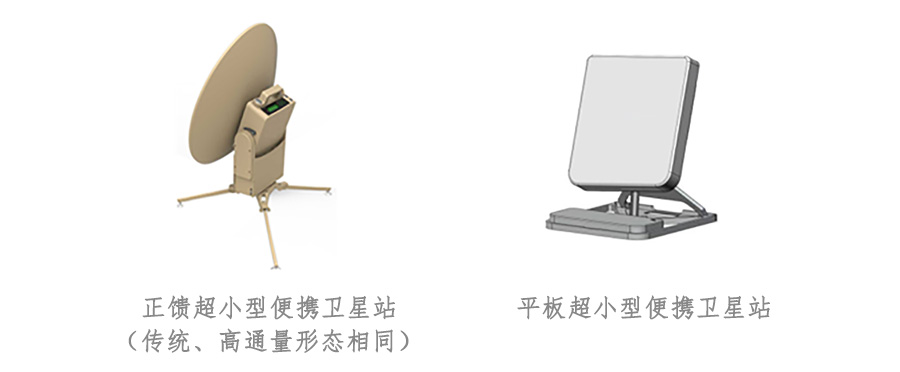

根据应用场景、通信卫星的选择和使用地点的不同，包含三款不同配置规格的超小型便携卫星站：（1）0.8米传统正馈超小型便携卫星站，（2）0.6米高通量正馈超小型便携卫星站，（3）0.6米高通量平板超小型便携卫星站。产品主要指标如下。
（1）0.8米传统正馈超小型便携卫星站
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
（2）0.6米高通量正馈和平板超小型便携卫星站
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接口及结构
0.8米传统正馈和0.6米高通量正馈超小型便携卫星站结构除天线面口径大小不一样之外，其他结构一样。
图2 产品结构图
图3 产品接口图
图4 产品结构图
配置及设置

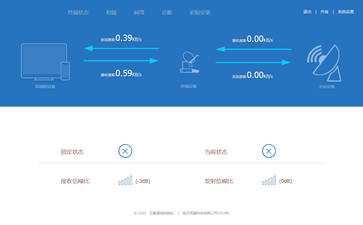

图5 网管界面
② 根据业务规划配置发射信道信息后点击保存。

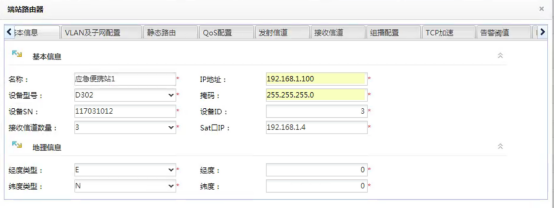

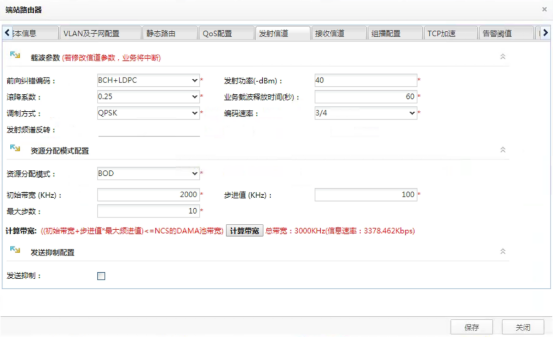

图6 配置发射信道信息
③ 在网管界面获取主站的信令载波信息。

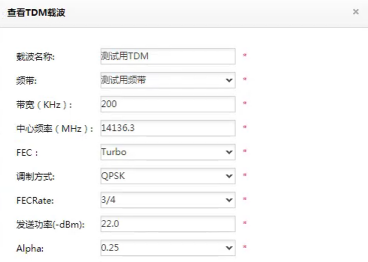

图7 信令载波信息
④ 登录超小型便携卫星站的管理界面，在信道控制界面的发射设置部分将工作模式配置为Dama并点击应用。在接收设置部分选择信令通道，并按照上一步获取的信令载波信息配置如下并点击应用。

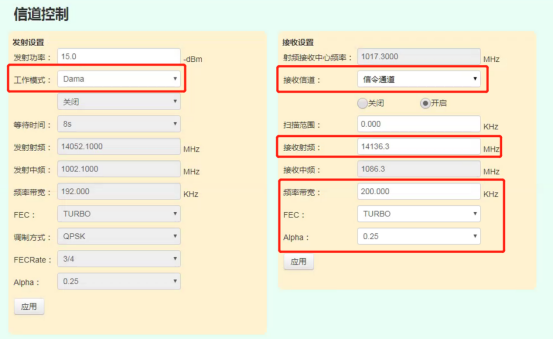

图8 信道管理界面
图9 登录界面
图10 调制解调器配置界面

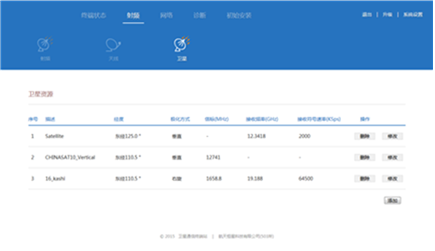

图11 卫星信息配置界面

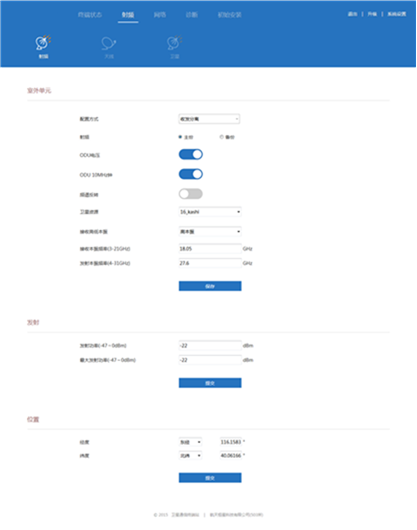

图12 射频参数配置界面
业务应用
传统和高通量超小型便携卫星站在首次使用时，需要在中心网管进行入网注册，后续使用可不用另行配置，对星完成后自动入网。
图24 从背包或布包中取出便携站
图26 展开便携站

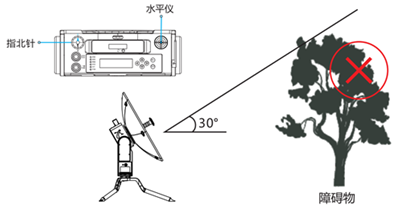

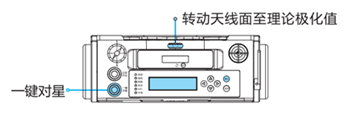

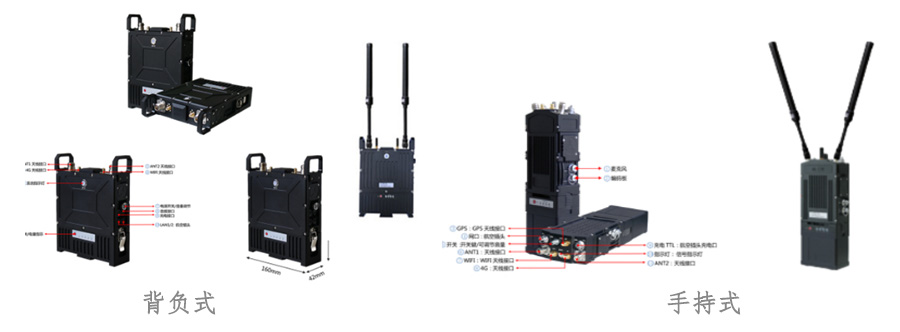

无线宽带MESH自组网设备 2
背负式
产品主要包括设备本体、天线及支架、航插网口线缆、WiFi天线、GPS+北斗天线等组件，可选配手咪、电池充电器带线、专业定制背包、备用电池盒等组件。
1）多跳无中心自组网（MESH）；
2）支持2.4G/5.8GWIFI接入；支持4G LTE与MESH链路无缝切换；
3）多链路自适应，多频点自动配置；
4）支持GIS定位功能；
5）支持接入加密功能；
6）快速部署，适应复杂地形移动数据传输；
7）网络健壮，自愈性和抗干扰能力强。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1）MESHTNC*4（外置）：N头，连接射频天线；
2）GPS/北斗天线：SMA，连接GPS/北斗天线，实现定位业务；
3）WiFi天线：SMA，连接WiFi天线，可与PC、手环、安全帽等各类设备连接；
4）4GLTE天线（内置）
5）网络接口：航空插头转网口；
6）电源充电口：航空插头，配套电源适配器；
7）音频口：航空插头，接配套手咪，具有语音功能。
8）HEDMI OUT接口:支持HDMI输入。
首次配置需要用户通过终端使用网线或接入默认WiFi，通过MESHCOM管理平台进行配置，首次配置完成后，后续使用可不用另行配置，也可随时连接终端查看设备状态或变更配置。
登录设置：包括登录用户名和密码的更改；
设备升级：设备支持WEB界面的固件升级。
手持式
产品主要包括终端本体、可更换电池、外接充电线等组件。
1）多跳无中心自组网（MESH）；
2）支持2.4G/5.8G双频WIFI，支持4G LTE与MESH链路无缝切换；
3）支持PTT语音，支持HDMI高清输入；
4）组网灵活，快速部署；
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
手持式终端首次配置需要用户通过终端使用网线或接入默认WiFi，通过MESHCOM管理平台进行配置，首次配置完成后，后续使用可不用另行配置，也可随时连接终端查看设备状态或变更配置。手持式终端开机前需要保证电池和天线已经安装完成。
登录设置：包括登录用户名和密码的更改；
设备升级：设备支持WEB界面的固件升级。
业务应用
背负式设备首次使用需要配置，后续使用可不用另行配置，也可随时连接终端查看设备状态或变更配置。手持式终端直接使用设备本体方便快捷地进行配置。
1）结合现场情况，设置背负式设备频率、信道；
2）设置好与超小型便携卫星站的互联IP地址及网关，设置WiFi网络SSID和接入密钥；
3）手持式终端与背负式设备完成对接设置。
1）背负式设备组装并开机；
2）手持式设备开机，检查MESH网络接入状态是否正常；
3）测试与卫星通道及后方的网络是否正常。
超短波对讲设备 3
基本功能
（1）语音业务：语音单呼，语音组呼，优先级呼叫等；
（2）数据业务：文本信息，状态信息，调度信息等。
主要指标
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接口及结构

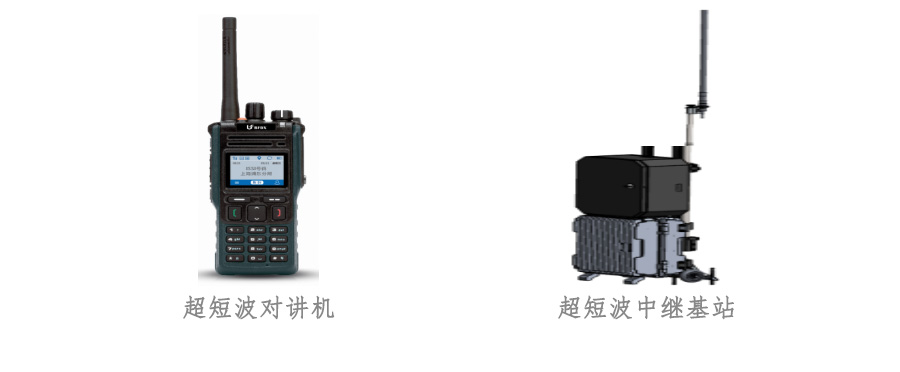

应急现场部署超短波对讲机和超短波中继基站。如上图所示。
在后方指挥中心部署一套核心网和调度系统。
配置及设置
应急现场部署的超短波对讲机和超短波中继基站无需配置，开机启动后即可使用。
业务应用
超短波对讲机可以通过超短波中继基站与后方指挥中心互联，或通过超短波中继基站与超短波对讲机通信；也可直接与超短波对讲机进行语音通信。
（1）应急队伍抵达作业现场后，在前线指挥部周边挑选合适位置部署超短波中继台并开机启动，为应急现场提供无线语音中继服务。
（2）现场人员携带的超短波对讲机开机，接入超短波中继台。
（3）超短波对讲机的音频收发接口通过数据线与便携式融合调度一体机音频接口连接，实现便携式融合调度一体机与其他超短波对讲机的语音通信。
（4）超短波中继基站通过有线方式连接超小型便携卫星站，利用卫星通信网络接入后方指挥中心部署的超短波通信调度系统，现场超短波对讲机通过超短波中继基站与后方指挥中心实现语音和数据互联。
智能手环 4
基本功能
（1）人员体征（体温、心率、血压等健康数据）实时采集和监测；
（2）人员定位；
（3）人员体征状态异常报警，信息自动上报。
主要指标
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
配置及设置
智能手环通过WiFi连接到附近的便携式融合调度一体机，实现与便携式融合调度一体机的快速组网。
业务应用
智能手环适用于高危作业环境中防护人身安全，当发现人员生命体征异常时，可以快速告警，提醒人员及时处置。
（1）应急处置人员佩戴智能手环进入应急处置现场；
（2）通过WiFi连接到附近的便携式融合调度一体机；
（3）实时将定位信息和生命体征监测信息发送给便携式融合调度一体机；
（4）当发现佩戴人员生命体征异常时振动告警，并将告警信息传输到便携式融合调度一体机。
智能安全帽 5
产品包括高清摄像头、定位、近电感应、照明灯、扬声器、电池、安全帽夹或安全帽绑带等模块，可搭配撞击报警、跌倒报警、静默报警模块等。
基本功能
（1）高清视频采集和实时传输，支持H.265/H.264；
（2）语音双向通讯、组呼/群呼，内置高灵敏度麦克风及大音量喇叭，支持耳机；
（3）集成LED照明；
（4）支持WiFi，可远程监控和通信；
（5）GPS+北斗定位及运行轨迹查询；
（6）近电报警；
（7）低电量报警；
（8）支持安全接入网关、加密TF卡。
（9）支持后续扩展（如：撞击报警、跌倒报警、静默报警）。
配置及设置
智能安全帽通过WiFi连接到附近的便携式融合调度一体机，实现与便携式融合调度一体机的快速组网。
业务应用

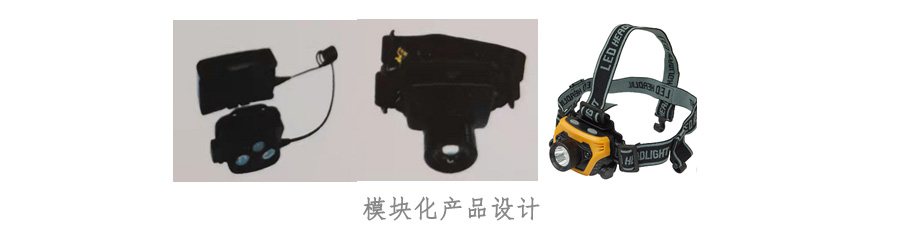

智能安全帽采用外挂式设计，方便在不同的应急场景使用不同的功能。
（1）根据应急场景选择合适的智能安全帽扩展模块；
（2）实时将现场视频传输到便携式融合调度一体机，后端可以实时查看现场视频和人员定位信息；
（3）必要时可通过安全帽的耳麦和扬声器与现场指挥人员通信；
（4）现场光线昏暗可通过手势打开照明灯。
气体检测仪 6
基本功能
（1）具备可燃气体、氧气、一氧化碳、硫化氢同时检测功能；
（2）WiFi、蓝牙通信；
（3）数据自动上报至便携式融合调度一体机；
（4）支持接入加密。
主要指标
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
配置及设置
智能气体检测仪的数据黑盒通过WiFi连接到附近的便携式融合调度一体机，实现与便携式融合调度一体机的快速组网。
业务应用
气体检测仪用于密闭空间、深基坑等可能存在有害气体的应急处置现场。
（1）通过串口线连接智能气体检测仪和数据黑盒，启动智能气体检测仪和数据黑盒，数据黑盒自动与现场便携式融合调度一体机连接；
（2）将气体检测仪放入被检测环境，实时查看气体检测数据；
（3）当发现气体超标时现场气体检测仪鸣叫报警，并将告警信息传输到便携式融合调度一体机。
智能布控球 7
基本功能
（1）全景立体化监测；
（2）红外夜视；
（3）WiFi、蓝牙通信；
（4）GPS/北斗定位；
（5）H.264/H.265视频编码；
（6）喊话、伴音及双向语音对讲；
（7）运行状态及连接状态OLED显示；
（8）支持GB/T28181视频传输协议；
（9）支持三脚架、车顶、立柱多种安装方式。
主要指标
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
配置及设置

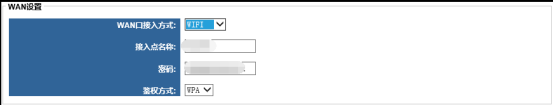

在基本设置的WAN设置中将WAN口接入方式选择为WiFi，输入可连接的WiFi热点名称和密码。基于无线宽带MESH终端提供的WiFi热点，接入便携式融合调度一体机。
图13 WiFi配置界面
业务应用
应急救援队伍抵达作业现场，挑选合适位置即可快速架设智能布控球，图像、语音、定位信息接入便携式融合调度一体机，方便指挥人员及时掌握应急现场准确位置和实时画面。
（1）应急现场通过三脚架等方式，快速部署设备；
（2）通过WiFi方式配置智能布控球；
（3）视频语音经无线宽带MESH网络接入便携式融合调度一体机；
（4）GPS/北斗定位信息上传便携式融合调度一体机。

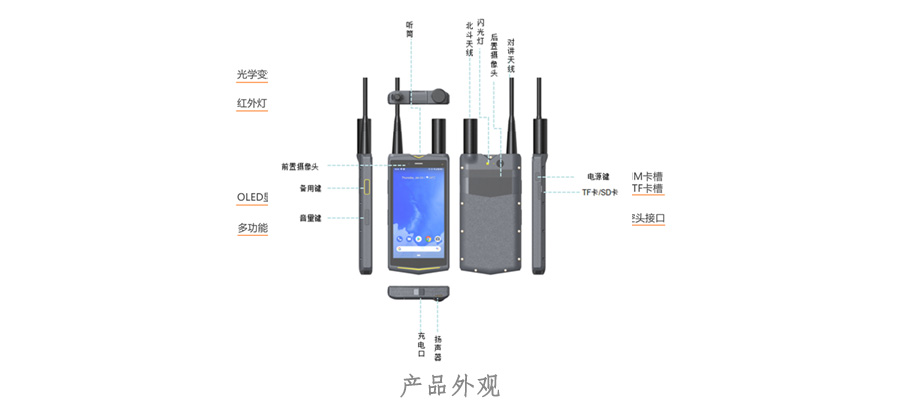

行为记录仪 8
基本功能
（1）视频采集、存储、安全传输；
（2）北斗/GPS定位/差分定位；
（3）WiFi、蓝牙通信；
（4）支持带水珠和戴手套操作；
（5）背夹便携，解放双手；
（6）支持安全接入网关、加密TF卡、SD卡。
主要指标
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
配置及设置

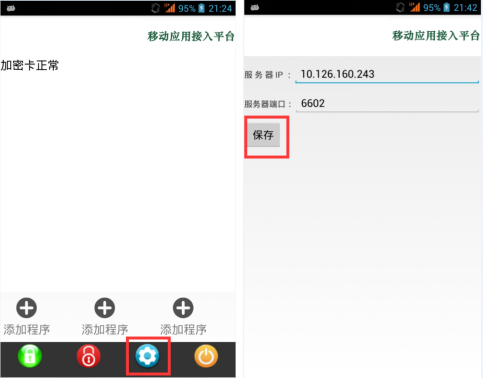

首次启动软件，需先点击蓝色【配置】按钮，修改IP和端口，然后点击【保存】按钮，如不需要修改，直接点击【保存】按钮。
图14 产品启动

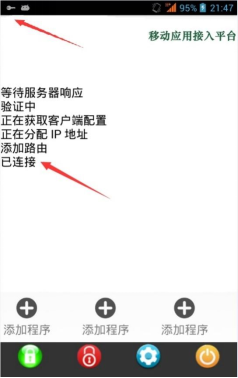

点击绿色【连接】按钮，显示区会刷新连接状态，当显示“已连接”字样，通知栏显示钥匙图标，表示连接已成功。
图15 产品连接
（3）断开连接
点击红色按钮，断开连接。
（4）退出
点击黄色按钮，断开连接并退出。
业务应用
行为记录仪需要在前往应急现场前进行配置，首次配置完成后，后续使用可不用另行配置。
（1）插入TF卡和SD卡；
（2）安装移动应用接入APP；
（3）拷贝证书，完成APP配置。
在应急现场使用行为记录仪时，进行的操作如下。
（1）开机启动；
（2）打开并连接WiFi；
（3）打开定位。
便携式融合调度一体机 9

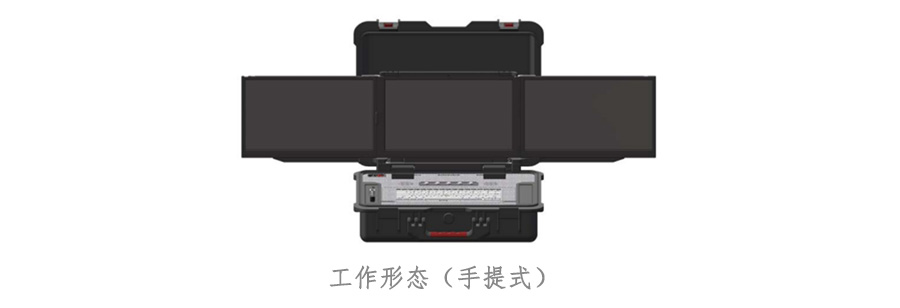

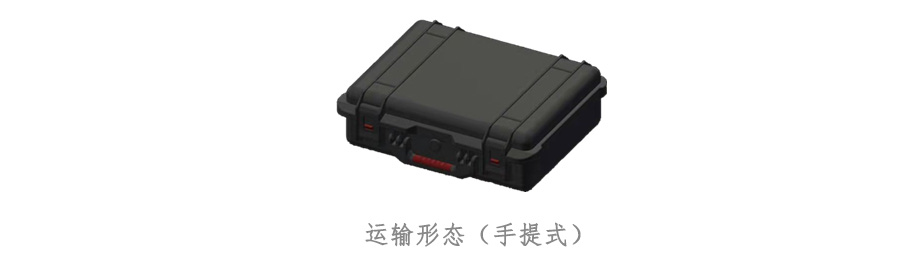

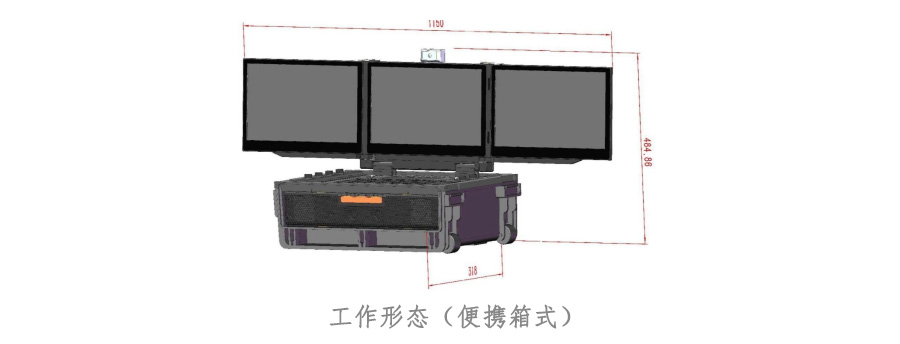

便携式融合调度一体机主要包括：一体化主机，电源线等。
便携式融合调度一体机采用碳纤维材料与铝镁合金，能抵抗硬物划伤延长使用寿命，提高结构强度同时有效降低重量，提升耐用性，内置阵列式风道散热。

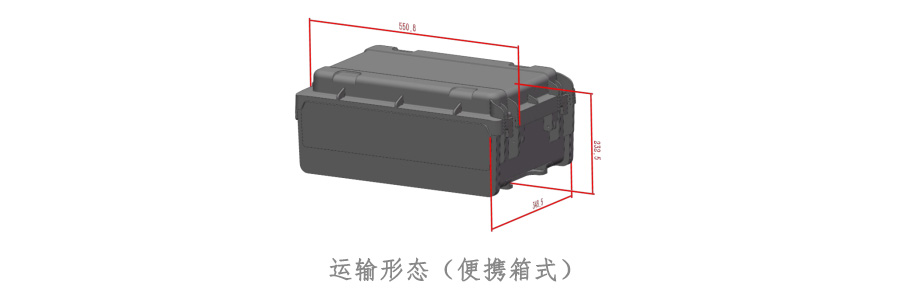

运输尺寸：514mm*422mm*154mm；
基本功能
（1）地图页面实时查看终端位置，显示相关信息；
（2）集中接听和统一调度超短波对讲设备、智能安全帽、智能布控球、行为记录仪等终端；
（3）智能终端统一通信管理，快速呼叫现场各接入终端；
（4）移动视频查看，同步语音通信；
（5）参与后方指挥中心视频会议，现场多角度视频图像接入会议，辅助指挥决策；
（6）对现场超短波对讲组通话进行监听，一键抢话，多组快速切换；
（7）调阅智能手环、气体检测仪等设备采集的数据。
主要指标
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接口
电源：220V AC（内三芯插头）；
音频输入接口：RCA+3.5+2*卡农；
音频输出接口：RCA+3.5；
视频输入接口：2*HDMI（可定制）；
视频输出接口：4*HDMI（可定制）；
集群接口：4*DB15（可定制）；
电话接口：4FXO（可定制）；
网口：LAN+WAN；
WiFi天线：1。
配置及设置
首次登陆系统需在管理后台界面进行配置和设置，配置和设置完成后设备开机登录应用界面输入授权账号即可使用，无需再次进行配置和设置。
图16 管理后台界面

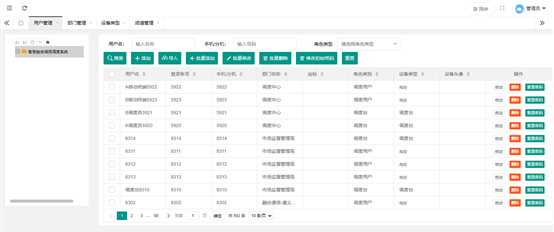

在【调度用户管理】界面进行用户配置。新增用户，调度员用户类型为调度台，其他用户均可配置为调度用户。
在会议管理配置步骤中，可以将固定会议室配置好，可以配置会议号码、会议成员及会议类型（语音或视频会议）。固定会议配置好以后，调度台上可以一键式对该组发起会议呼叫。
在【调度频道配置】界面进行对讲组配置。对讲组配置中，可以配置对讲组号码、组名称、组成员，配置完成以后，该对讲组即可发起半双工对讲讲话。
图18 软件登录界面
图19 登录界面

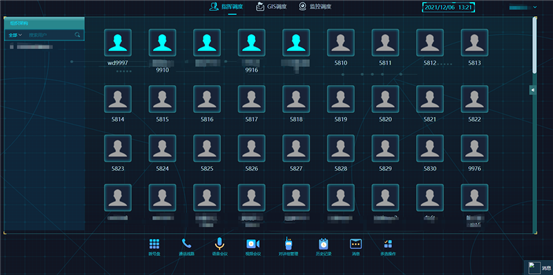

图20 应用界面
业务应用
在断电断网的极端情况时，便携式融合调度一体机基于无线宽带MESH自组网设备实现与电力抢险救灾现场人员多类应急通信装备的融合调度并提供应急单兵装备采集数据的综合展示；通过超小型便携卫星站与后方指挥中心通信互联互通，接收最新调度指令，远程参加视频会商。满足应急现场信息全方位收集，提升数据、文字、图片、语音、视频等多种信息融合交互能力。
（1）现场快速开机搭建；
（2）根据任务驻守需要，配备不同模块设备，实现电源扩展、音视频扩展对接能力；
（3）接入现场设备。

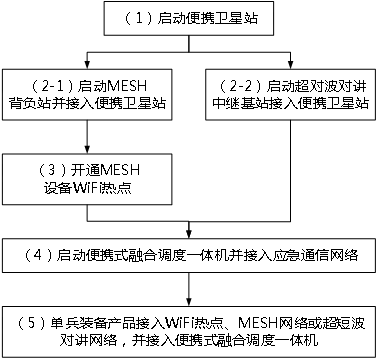

各类应急通信和单兵装备产品在现场使用，应遵循先搭建通信网络、后接入终端设备的顺序进行部署，如图所示。
第一步，启动超小型便携卫星站，完成前后方通信链路建立；第二步，启动无线宽带MESH自组网背负站、超短波对讲中继站，并与超小型便携卫星站连接，启动无线宽带MESH自组网手持终端，开通WiFi热点。
在现场通信网络建立之后，启动便携式融合调度一体机，接入MESH、WiFi等网络，与超小型便携卫星站连接；其他单兵装备产品接入WiFi热点、MESH网络或超短波对讲网络，接入便携式融合调度一体机，开展应急业务。
