项目概述



目前海上图像传输主要依靠运营商4G/5G网络作为主要通道,运营商4G/5G网络作为公用网络，具有覆盖广、抗干扰能力强等优点，但用于专网用途，具有很大缺陷：

经过技术论证和前期测试比较拟采用无线Mesh网络技术方案，无线Mesh网络作为多业务平台(Multi-Service Platform)，网络具有自我组织、自动配置、性能自动调节、链路自动修复等特性，支持负载均衡和冗余备份功能，为数据、监控、移动无线监控等视频和语音服务提供了稳定可靠的承载平台。

3、无线宽带通信系统具有快速移动和快速漫游切换的能力。

无线mesh网络架构



 ☽ 核心落地层：

1. 建设高容量无线Mesh基站；

2. 有线接入到核心网络交换机，接入相关业务服务器；

3. 考虑到下游固定基站容量的问题，增加高带宽中继网桥设备；

4. 交换机前端架设网闸设备，数据进出交换机前都要经过过滤（策略路由）。

 ☽ 中继层（沿岸固定基站）：

1. 固定Mesh基站的间距为5-10公里；

2. 固定基站之间采用1.4G频段组网；

3. 固定基站采用2.4G/5.8G频段覆盖江面移动船载设备。

 ☽ 应用接入层：

1. 在巡逻艇上安装移动MESH基站设备；

2. 移动基站通过1.4G模块回传至岸边固定基站；

3. 移动基站通过2.4G/5.8G模块覆盖船舱和船周围500米范围区域；

4. 在船舱内部安装4口交换机设备，满足VOIP语音、网络摄像机、笔记本电脑和其他wifi终端设备的上网需求。

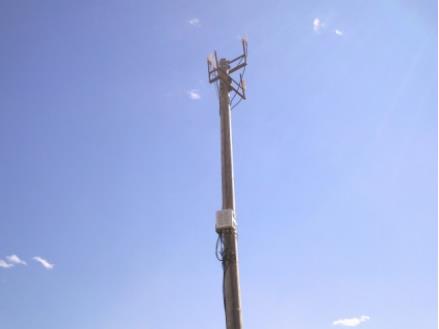

岸边基站



基站之间、基站与终端之间均采用Mesh网络互联(也可利用现有传输资源)，落地点的有线网络配置有如下的要求：

• 落地点的网络设备（交换机或路由器）为无线网络提供网络接口；
• 上连接口与陆地网络相连—以太网口或光纤接口；
• 下连接口与站点处的无线Mesh基站相连—百兆以太网接口。

船载设备



配置设备 1



室外型Mesh基站设备

 配置设备2



无线自组网模块
