邵阳洞口水电站无线传输解决方案
一、概述
随着经济的逐步繁荣，每处存在安全隐患的各个要点实时监控以变得越来越重要，建立全面的监控图像管理系统是各种平台所需要的。视频监控系统通过建立覆盖各主要点位的数字网络，配备相应的图像监视设备和软件，可将现场状况实时传送到监控中心，对现场状况进行实时监控。
无线视频监控系统拥有强大的用户管理功能,良好的兼容性,方便的可扩展性,分布式管理等众多优点，并且在更多,更大的范围内创建并激发全新的行业应用模式。
因为自然条件约束，水电站视频监控无法通过有线传输到监控中心，因此采用基于无线局域网技术建立的微波无线传输系统回传视频信号。
二、项目需求
我国水电站的建设越来越多，水坝上的安全事故也越发频繁，安全问题已成为重中之重。所以现在越来越多的水电站已经开始对辖区内重要的危险地方以及活动场所进行实时监控。由于监控点相对比较分散，而且往往由山、河、建筑物阻挡，采用有线的方式难度非常大，而且会破坏原有的环境，故无线监控已成为旅游景区安全监控的首选方式。

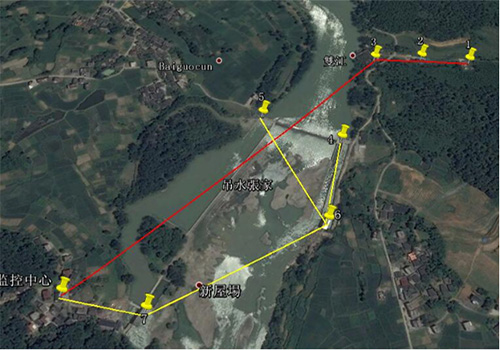

1、水电站周围有7个监控点，每个监控点到监控中心的距离只有几百米。1号2号点不能直接传输到监控中心，需要再3号点做中继。3号点直接传输到监控中心。4号，5号点不能直接传输到监控中心，需要在6号点做中继。6号点传输到7号点，7号点传输到监控中心。

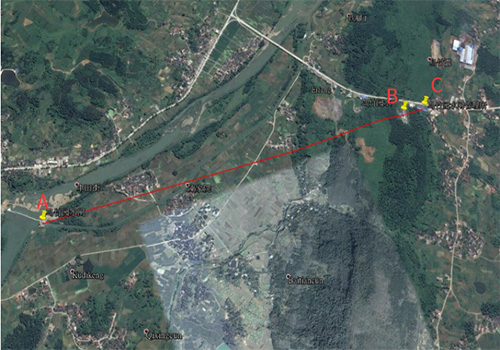

2、大坝只有一个监控点，监控点到监控中心的距离有2.4公里。监控点A不能直接看到监控中心C，中间有座山遮挡。需要在B处做中继点。数据从A点传输到B点，再从B点传输到C点。
设计依据
■ GB50348—2004《安全防范工程技术规范》。
■ GA/T74-94《中华人民共和国安全防范行业标准》。
■ GA/T74-2000《安全防范系统通用图形符号》。
■ GA/T70-94《电视监控工程费用概预算编制办法。
■ JGJ/T16-92《民用建筑电气设计规范》。
■ GB12663-2001《防盗报警控制器通用技术条件》。
■ GB50174-93《电子计算机机房设计规范》。
■ GB50057-94《建筑物防雷设计规范》。
■ GBJ232-92《电气装置安装工程施工及验收规范》。
■ GB50198-94《民用监控电视系统工程设计规范》。
■ GB4943-95《信息技术设备（包括电气事务设备）的安全》。
三、系统功能介绍
特点

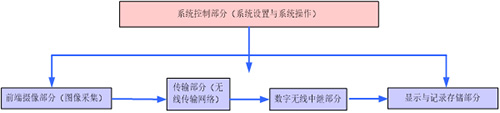

四、系统设计结构
在各层之间我们均采用模块化设计，相对独立，在进行设备更换时不会影响整个系统的正常运行。同时层与层之间采用标准的TCP/IP协议和无线通信标准进行通讯，不受网络平台的限制。

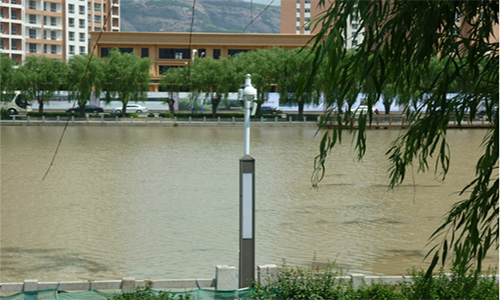

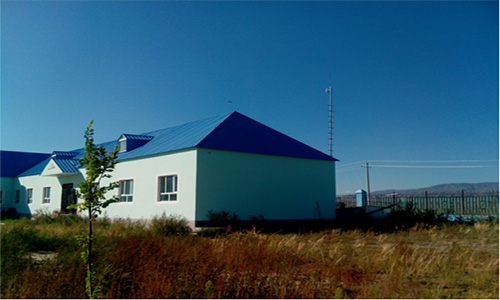

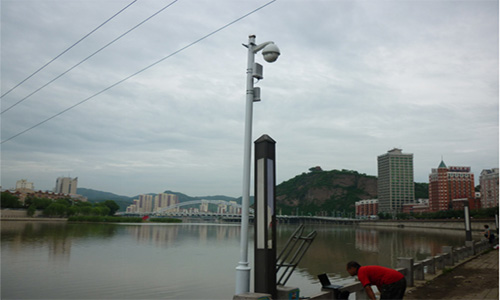

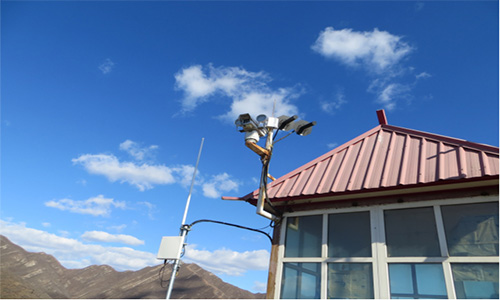

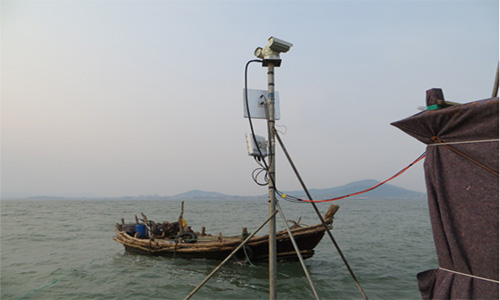

五、现场图
