项目概述
<<
随着我国工业化城镇化的发展 ，水环境污染情况日益严重，国家在水环境监测治理方面投入了大量人力、物力 。在无人化、智能化的时代背景下，利用移动监测平台进行水质监测的思路已成为一个新的方向 。而无人船作为水面领域的智能化设备，无论在军用还是民用领域都具有广泛的应用 。
>>
需求分析
>>
<<
方案设计—传输系统
<<
根据现场环境勘察测试等，我们设计出一套无线通信系统，现场总共设计9个1.4G MESH基站点位分别分布在水库的不同区域，如上图每个MESH基站点位覆盖相对应的区域，从而达到覆盖整个水库的每个角落，如上图红色线是传输链路，把每个MESH基站之间用MESH无线网桥进行连接，以点对点，点对多点的形式把所有的基站信号传输回控制中心。
>>

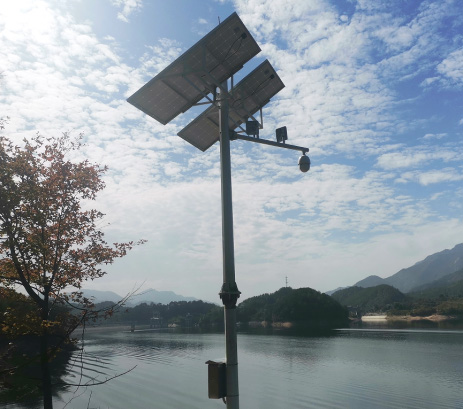

方案设计—供电系统
>>
MESH基站点位位置由于都是在岛上或是在山上，在这种情况下我们设计采用太阳能光伏发电供电的方式，供电系统需根据实际功耗情况配置以满足前端所有设备的供电要求。
采用太阳能光伏发电供电解决了在森林大量的布线烦恼，也不会破坏森林的生态环境，减少了大量的人力物力。采用光伏发电无需缴纳电费，发电操作简单、既经济又节能、环保。并且光伏发电供电是一种既不消资源又无污染排放的清洁能源，使用寿命长、性能稳定、维护费用较低。
<<

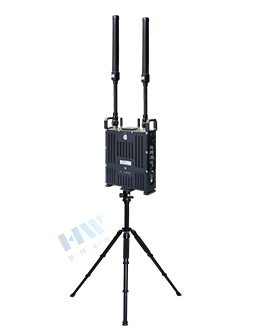

产品配置—MESH基站HW52-1400
<
HW52-1400是一款轻量化的宽带MESH中继设备，支持MIMO高性能自组网功能，内建高达4W高线性功放，可拆卸电池，IP66防护等级，无中心的多跳组网方式，支持4G LTE公网接入，支持2.4GWIFI，支持PTT语音，支持HDMI高清输入。支持背负或三角架快速部署。
产品参数
|
组网频率 |
1420MHz-1520MHz@4W MIMO 2*2 |
|
调制方式 |
BPSK/QPSK/16-QAM/64-QAM |
|
发射功率 |
单通道33dBm（2W） |
|
接收灵敏度 |
-102dBm@5MHz BPSK |
|
射频接口 |
MESH N*2、WIFI SMA*2 |
|
信道频宽 |
2M/5M/10M/20M/40M（可调） |
|
wifi热点 |
2.4G |
|
蓝牙 |
支持蓝牙5.1 |
|
有效距离 |
架高无障碍传输距离10-20公里（架高） |
|
配置方式 |
WEB、MESHCOM管理平台 |
|
自组网节点数 |
不小于50台 |
|
系统 |
MESHCOM自组网 |
|
工作温度 |
-30℃ ~ +65℃ |
|
工作湿度 |
5% ~ 95%（不凝结） |
|
存储温度 |
-45ºC ~ +85ºC |
|
重量 |
1200g |
|
尺寸 |
221 x 165 x 46mm |
|
电气 |
充电3小时、4-6小时（加强版可工作8-12小时） |
|
整机功耗 |
整机平均功耗12W |
|
外观接口 |
网络、TTL、充电、PTT、Exp Port |
<<

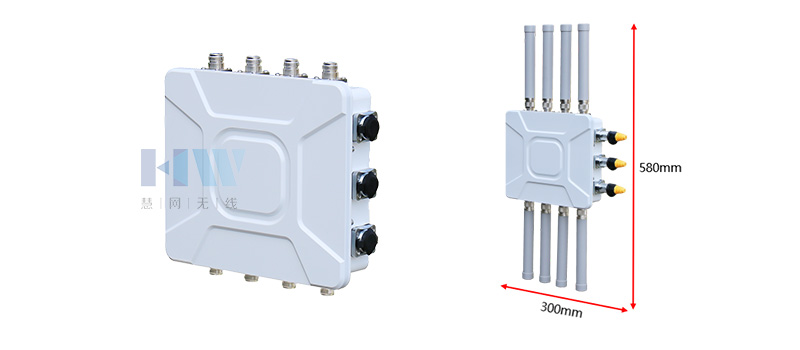

产品配置—MESH无线网桥
<<
产品参数
|
无线速率 |
2600Mbps |
|
调制方式 |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK//16-QAM/64-QAM/256-QAM |
|
无线协议 |
802.11ac Wave2.0 |
|
无线频率 |
5G_L+5G_H+2.4G |
|
发射功率 |
5G_L/5G_H:25dB*2;2.4G:23dBm*4 |
|
频段 |
2412MHz-2482MHz |
|
接收灵敏度 |
最高-96dBm |
|
信道频宽 |
20M/40MHz/80MHz/160MHz（可调） |
|
有效距离 |
2-3公里（架高） |
|
带机量 |
200台以上 |
|
配置方式 |
WEB |
|
工作温度 |
-40℃ ~ +65℃ |
|
工作湿度 |
5% ~ 95%（不凝结） |
|
存储温度 |
-45ºC ~ +85ºC |
|
重量 |
不含天线重量：2.3kg ； 含天线重量：2.8kg |
|
尺寸 |
230 x 200 x 60mm |
|
供电 |
24V或48标准POE供电（POE供电二选一） |
|
整机功耗 |
整机平均功耗16W |
|
外观接口 |
网口*3；天线接口*8 |
<<

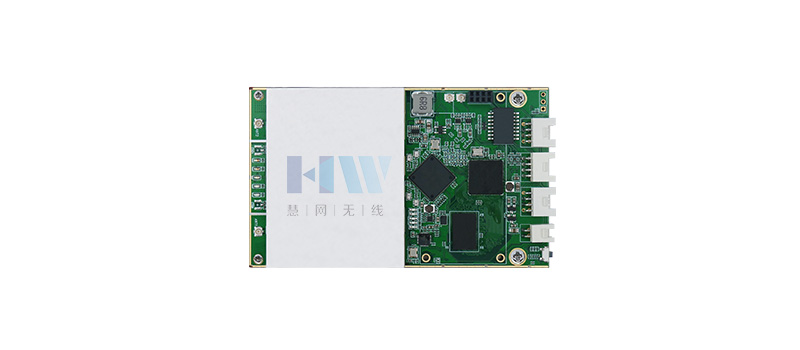

产品配置—无人船通信模块
<<
产品参数
|
组网频率 |
1410-1480MHz@4W MIMO 2*2 （350MHz-3.8GHz 定制） |
|
调制方式 |
DSSS/CCK/BPSK/QPSK OFDM BPSK/QPSK//16-QAM/64-QAM |
|
发射功率 |
36dBm |
|
接收灵敏度 |
最高-97dBm |
|
射频接口 |
1.4G@U.FL*2 |
|
信道频宽 |
2M/5M/10M/20M/40M（可调） |
|
wifi热点 |
2.4G |
|
有效距离 |
30-50公里（架高） |
|
配置方式 |
WEB |
|
自组网节点数 |
不小于50台 |
|
工作温度 |
-40℃ ~ +65℃ |
|
工作湿度 |
5% ~ 95%（不凝结） |
|
存储温度 |
-45ºC ~ +85ºC |
|
重量 |
主板：40g 主板+散热片：141g |
|
尺寸 |
裸板：105 x 63 x 9mm 裸板+散热片：105 x 63 x 17mm |
|
支持电压 |
12-26V供电 |
|
功耗 |
平均功耗 8W@33dBm,16W@36dBm |
|
峰值功耗 |
22W |
