一、项目背景

1.1摘要：

伴随着科技的飞速发展，交通工具的越来越普及。汽车作为人类社会中最主要的交通工具之一，起着重大作用。随着人们生活水平的提高，汽车的数量也与日俱增，于是停车正在成为世界性的问题。以前落后的人力停车管理即将被高科技化的自动停车管理系统所取代，高度自动化的停车场管理系统节省了大量时间和人力物资消耗，大大提高了效率。本文介绍了一种停车场管理系统模型。它能在任意时间内，根据有效的停车空间，计算能够停泊的车辆数量，并且使用自动而可靠的完成车辆的进。还能够显示是否有停放的场地以及是否有车辆进、出停车场。

智能停车场系统之所以能成为未来停车场的必备设备，主要是因为其功能的多样性和先进性。停车场系统由原来的只是对停车场出入口的车辆管理，变为现在具有车位引导、反向寻车和自助缴费等多重功能，不但可以使车辆轻松进入停车场，还可以使人们体验快速找到停车位、车辆的停放位置和快速缴费等一站式的服务，让停车变得轻松自如。

1.2研究背景以及意义：

停车场管理系统是集自动化技术、计算机技术为一体的智能化系统，能够避免停车场入口处及出口处的交通阻塞现象，同时还能满足使用者和管理者对停车场效率、安全、性能以及管理上的需要，不会造成大量资源的流失。因此，停车场管理系统的研究和实现具有十分重要的现实意义。

目前，我国机动车数量速度增长之快，使得我国成为世界上机动车数量排名第二位的国家，而机动车辆在方便我们出行的同时也给我们带来了一定困扰。在一些地方，虽然采取了限号购买，甚至购买车辆时必须先有停车位等这样那样的措施，但是依旧改变不了当前人们的停车难问题。目前，大部分停车场为了便于管理和收费都开始采用智能停车场系统，但是根据现场情况来选择适合自己的停车场管理系统对于不了解这一设备的人来说，显得并不是那么容易。智能停车场管理系统在现代社会中的高档小区住宅，公司单位，工厂的使用越来越广泛。而人们对停车场管理的要求也越来越高，智能化程度也越来越高，使用更加方便快捷，也给人类的生活带来了方便和快乐。不仅提高了现代人类的工作效率，也大大的节约了人力物力，降低了公司的运营成本，并使得整个管理系统安全可靠。包括车辆人员身份识别、车辆资料管理、车辆的出入情况、位置跟踪和收费管理等等。

智能停车场管理系统，是现代化停车场车辆收费及设备自动化管理的统称。是将停车场完全置于计算机统一管理下的高科技机电一体化产品。他以感应卡IC卡或ID卡（最新技术有两卡兼容的停车场）为载体，通过智能设备使感应卡记录车辆及持卡人进出的相关信息，同时对其信息加以运算、传送并通过字符显示、语音播报等人机界面转化成人工能够辨别和判断的信号，从而实现计时收费、车辆管理等目的。

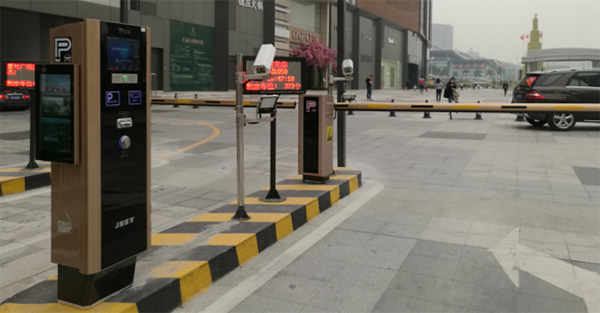

      随着科技的不断更新智能停车场也不断瘦身功能不断增加。最新的智能停车卡厚度只有区区1.7mm厚，而且还配备了双发卡、双倍卡量新功能，大大降低了管理的难度，使管理更方便更人性化。停车场管理系统配置包括停车场控制器、远距离IC卡读感器、感应卡(有源卡和无源卡)、自动智能道闸、车辆感应器、地感线圈、通讯适配器、摄像机、MP4NET视频数字录像机、传输设备、停车场系统管理软件，语音提示等。这种系统有助于公司企业、政府机关等对于内部车辆和外来车辆的进出进行现代化的管理，对加强企业的管理力度和提高公司的形象有较大的帮助。

虽然目前无线地磁检测器还没有全面的在我们的生活中出现，但是合理利用智能化的停车场管理系统，相信不久的将来，一定可以解决人们的停车难问题。

二、系统概述

车辆感应IC卡，可以存储持卡人的各种信息。感应IC卡安装在每辆车的驾驶室里面，当车驶过读感器的感应区(离读感器2米左右)时，感应IC卡通过读感器发过来的激发信号产生回应信号发回给读感器。读感器再将这个读取信号传递给停车场控制器，停车场控制器收到信息后，经自动核对为有效卡后，车闸自动开启，数字录像机开始录像，拍下该车进入时的照片，电脑记录车子牌号及驾驶员姓名和进出入的信息。

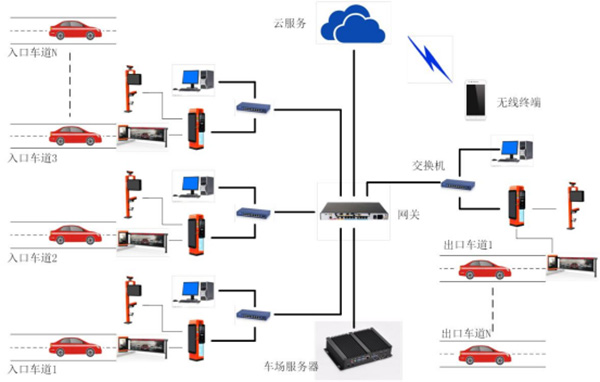

系统拓扑图

2.1系统组成

本系统包括：传感器模块、电源模块、LED显示模块、键盘输入模块等。它可以实现控制门的开启、显示当前停车场内车辆的数目及状态、人工的设置总车位数以及剩余车位数等功能。

2.2系统功能

2.21临时车收费

临时车收费功能，临时车进场时从出票机中领取临时卡，出场时需缴纳规定的费用，并经保安确认后方能离开。临时车进入停车场时，地感线圈自动检测到车辆的到来，自动出票机的中文电子显示屏上显示“欢迎光临，请取卡”。根据出票机上的提示，司机按“入口自动出票机”上的出票按钮，自动出票机将自动出一张感应IC卡，并且读卡器已自动读完临时卡。道闸开启，MP4NET数字录像机启动拍照功能，控制器记录下该车进入时间。临时车驶出停车场时，司机将感应IC卡(临时卡)在出口票箱处的感应区一晃，停车场控制自动检测出是临时卡，道闸将不会自动开启。出口票箱的中文电子显示屏上显示“请交**元”，司机将卡还给保安，交完费后，保安将各市停车特用发票给司机。交完费后，经保安在收费电脑上确认，道闸开启，数字录像机启动拍照功能，照片存入电脑硬盘，控制器记录下该出场时间。临时车将实行按次和时间停车交费，交费条件由用户自己在电脑的管理软件中设置。

2.22停车场管理

停车场管理功能是对停车场信息集中汇总、综合处理、智能反应的核心功能，管理者通过停车场管理功能全面掌控停车场各项信息指标，实现综合发布、统一调度、自动备份、报警提示等功能。

2.23车位引导

通过短信查询、网上查询、终端显示等多种方式向驾驶员提供停车场的车位占用状况、内部行驶路线等信息，以优化、便捷的方式引导驾驶员找到停车位。

该功能能够减少为寻找车位而耗费的时间，平衡停车在时间与空间上的竞争，改善由寻车位造成的车流拥堵。同时，对提高停车设施使用率、优化停车场经营管理以及促进商业区域的经济活力等方面有着极其重要的作用。

2.24反向寻车

在商场、购物中心等大型停车场内，车主在返回停车场时往往因停车场空间大，环境及标志物类似、方向不易辨别等原因，容易在停车场内迷失方向，找不到自己的车辆。反向寻车功能，通过智能终端查询车辆所停的位置及引导路线，方便用户尽快找到车辆停放的区域。

2.25特殊车辆管理

特殊车辆管理是智能停车场的一项重要升级功能，利用车位感知、视频识别、智能读卡等技术手段，为特殊车辆提供专属权限，停车场入口能够主动识别特殊车辆身份，自动引导进入专属车位。当特殊车辆的车位被非法占用时，系统自动予以报警。

2.26图像对比

对车辆和持卡人在停车场内流动时进行图像存储。文字信息的采集并定期保存以备物管处、交管部门查询。车辆进出停车场时，MP4NET数字录像机自动启动摄像功能，并将照片文件存储在电脑里。出场时，电脑自动将新照片和该车最后入场的照片进行对比，监控人员能实时监视车辆的安全情况。

2.3系统特点：

(1)由于本系统采用电子元件无需人工管理。

(2)自动控制门的开启。

(3)自动显示停车场的车位状态。

(4)人工设置总车位数，剩余车位数。

(5)本系统适用于任意停车场。
