一、项目概况
在当今科技飞速发展的今天,采用高科技安防通信手段预防和制止可能的各种事件发生,成为保护各单位和职工群众的生命财产安全,保证辖区和单位内部各部门的正常运转的有力措施,向“科技要安全”成为共识。
计算机网络通讯技术、图像压缩处理技术以及无线传输技术的快速发展,使得安全技术防范行业能够采用最新的通讯和图像/语音处理技术,通过建设灵活的网络来传输数字图像和控制图像,为实现本地和远程图像监控及联网报警系统提供了高效可行而且价格低廉的解决方案。
在银行、通讯、电力、冶金、道路、建筑工地、油田,等等以及大型综合办公楼宇、住宅小区等重点部门和单位、场所,联网监控报警系统的建立,对预防和制止犯罪、维护社会经济的稳定起到了重要作用,同时,安防技术和网络设备的科技手段的采用和网络设计水平的提升,又使这些部门和单位成为先进生产力和管理水平的代表。
二、项目需求分析

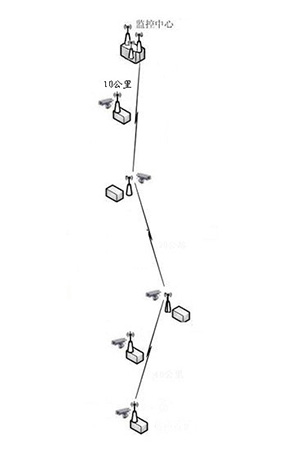

根据现场的实际要求,需要对施工道路安装摄像头,由于环境因素不太适合有线的形式进行布局,并且监控距离远,由于需要传输视频信号及指令控制信号,为了完成监控的目的,我们采用数字微波的方式进行传输,摄像头距离都是一样的,所以采用数字微波的方式实现接力的传输,不仅可以完成现场功能的实现,同时又可以对传输过程进行加密传输,从而达到一定的保密要求。而且施工架设方便性等方面都是比较合适的。
![](/uploads/image/20210813/1628848900.jpg)
三、系统设计方案
出于长远规划的考虑,依据国家相关行业规定和规范的要求,结合本工程项目的实际需要,设计、建设的项目内容为以下几点:
(一)前端设备的布设;
(二)传输系统;
(三)主控系统;
通过以上三个项目的建立,构成一个现代化的安全技术防范系统工程。该工程运用现代科学技术手段,在科学的管理下,达到防范严密,常备不懈,无懈可击,严阵以待,发挥全天候的防范效果。为此,这四个项目的具体要求分述如下:
3.1现场情况及无线系统整体布控
由于采用数字的微波传输方案,利用无线网桥进行接力传输,主控系统可以采用普通的电脑进行访问控制及录像,只需要在已有的电脑当中安装相对应的软件,或通过浏览器直接访问。系统功能如主控中心图像需上电视墙,那还需配相对应的解码器解码才能上电视墙。
3.2中心监控室具有的功能:
主控室是整个系统的信号控制及信息交换中心,具有最全面的系统功能,简单表述为以下几点。
a 可实时显示任意一路或多路监控点的影音信息,进行实时监测。
b 可对任一路摄像机的显示效果、录像速度进行设置,以达到最佳效果。
c 可对某一路或某几路重要监控点的图像进行多种模式的存储录像。
d 重要录像资料可以备份和播放。
e 可对录像资料进行多种智能检索和回放。
f 可任意控制前端云台和摄像机镜头,选取最佳角度和距离监测现场情况。
g 具备强大的联网传输功能,可将各路监控信号远传广域网,实现网络监控。
h 通过在数字智能型控制主机上的设置,可将监控信号上传到internet网,实现远程监控。
1 器材设备的选用
为了保证系统工程的先进性、可靠性、实用性,系统所需要的器材设备,应根据设计任务书的总体规划要求,在认真进行现场勘察对系统工程有了较为深入了解的基础上,选用名牌优质、符合国家标准并经国家质量认证、性能价格比合理的产品,达到设备性能优良、质量可靠、价格合理。

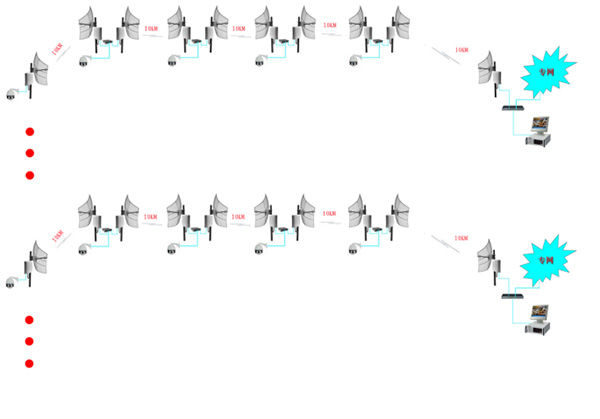

四、现场连接图
![](/uploads/image/20210813/1628848772.jpg)
五、设备介绍
数字无线传输设备,接口形式为RJ45网络协议接口,适合传输基于网络标准的数据流。 可以跟ST58T8G系列设备互相通信也可以与ST58T8VC和ST58T8VR互相通信,实际使用可根据实际情况进行搭配使用,支持AP、WDS、Client三种工作模式,适合传输大容量数据和高清视频信号。
高功率室外型无线网桥具有工业和信息化部认证的无线电发射设备型号核准证,适用于野外恶劣环境的无线网路连结服务,提供部署企业、工业用户的高带宽网络连接和多媒体IP数据的传输需求,不仅适合网络传输也适合大型ip监控的需求。
主要特色
操作模式:支持AP模式、WDS模式、 ClientBridge+Repeater AP 模式
支持IEEE 802.11 an模式, 传输速率2TX(300Mbps) / 2RX(300Mbps)
支持高达29dBm无线输出功率
支持宽电压的输入,电压输入范围DC12~24V
支持负荷电流保护机制,内建15kV ESD(Electro Static Discharge) 乘载与放电防雷设计,对于雷击频繁区的家用室内或特殊阳台屋檐使用,只要将接地线接好地即可防范瞬间雷击会造成的损害。
支持8组Multiple-BSSID功能,并支援IAPP无线网路漫游功能
支持无线IGMP v1/v2/v3功能, 可传导线上即时影音封包。
支援WDS(Wireless Distribution Service)可支持8 组桥接功能,同时支持多组Tag VLAN。
智能无线距离参数自动设定,依输入距离后系统可自动微调最佳对应进阶参数以达到相对距离之最佳无线传递速率效果
支持QoS WMM (品质服务) 频宽管理及流量控管,并支援IEEE 802.1p QoS标准群播及优先权功能,适合多媒体应用可根据IP DSCP(DiffServ Code Point)栏位设定资料优先
支持有线与无线介面IEEE802.1d Spanning Tree 扩展树功能,当利用多台WDS无线连接同时有线线路连接后达到有线与无线网路互相备援时,有效预防网路Loop 无限回圈不正常问题
无线特色
支持IEEE802.11an,最高可到300Mbps(Tx), 300Mbps(Rx) 传输速率
传送功率控制(Transmission power control)可控,可依环境喜好自行调整控制
支持频道选择:手动设定或自动设定
支持IEEE802.11f IAPP无线网路漫游功能
每一组SSID最高可支援达32个连线使用者,支持最多7组SSID(虚拟AP)
具有WDS(Wireless Distribution Service)可支持8单元桥接功能
支援DFS(动态频率选择) 、 IEEE 802.11d -Multi country roaming等规范
认证/加密 (无线安全性)
具有阻断使用者发现另一特定VLAN群组使用者,与依SSID分派VLAN功能
支持资料传输加密EAP-TLS + Dynamic WEP , EAP-TTLS + Dynamic WEP PEAP/MSPEAP + Dynamic WEP并支援使用者认证WPA-PSK/TKIP,WPA-802.1x/TKIP, 802.11i WPA2-PSK/CCMP/AES , WPA2(802.1x /CCMP / AES)
隐藏性SSID的支持,可防止未经授权使用者意图存取无线网路
支持存取控制Access Control list (ACL) 可以MAC and IP 位址过滤方式进行
