此为中山市翠亨新区雅居乐项目光纤建设需求，要求对即将建成的营销中心接入光纤，因工地周围环境复杂，选址困难、安装环境复杂、布线不便等条件的制约，特采取无线传输方式进行网络传输；本项目一共需要3路独立传输通道分别如下：IP专线1路、普通宽带1路、IP电话一路。3路通道互不干扰，以达到营销中心公网网络、电话的接入使用。

       无线传输系统是保证光纤资源点与需求点正常通讯的基础，在设计上要遵循技术先进、功能齐全、性能稳定、节约成本的原则。同时综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。

       由于无线信号在传输过程中，发送点与接受点之间不能有大物体的遮挡，如果有较大阻挡物会导致信号无法传输，因此当受到遮挡时，需要在发射端与接收端加装中继设备作为信号传输的中转。可以远程监视网桥传输速率和远程设置参数，调节设备；便于人员维护。

整体网络拓扑图如下：

无线传输链路图如下：

三、相关产品介绍

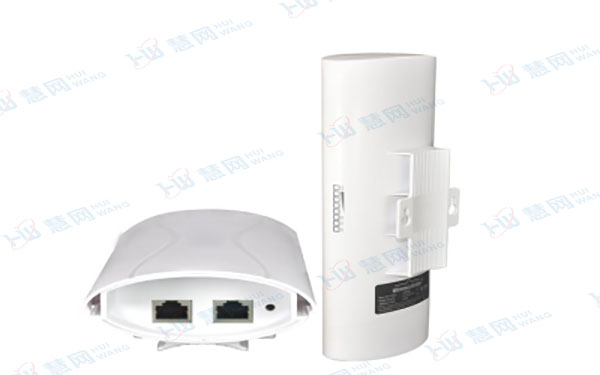

电信级数字无线网桥

一款室外电信级无线传输设备，天线和射频主板采用内置一体化设计，具有安装维护方便、调试简单、室外防水防尘设计等优点。内置12DBI双极化定向天线，空中速率理论值可达300Mbps。支持点对点和点对多点传输，点对点传输距离可达3千米以上，实测吞吐量可达100Mbps。工作于5G频段，通过设备自带频率扫描工具可扫描周围所有5G频段的信道情况，方便工程人员选择最佳使用信道，有效的避开同频干扰问题。适合各种复杂的现场环境使用，广泛应用于小区改造、建筑工地、油田、道路监控、跨河跨海、矿区、隧道、等一些环境复杂不方便架设线缆的场所。

• 系统支持中文、英文、西班牙文、葡萄牙文、匈牙利文等多国语言操作界面；
• 系统支持环境勘测功能，安装部署之前可以提前扫描周围无线信号状态；
• 系统支持天线校准功能，来改善信号的品质；
• 支持频谱分析功能，可以对工作范围内的信号进行频谱扫描；
• 信道选择（频率）支持手动和自动选择；
• 功率调整支持手动和自动功能；
• 软件系统支持IPv4和IPv6；
• 支持音视频、数据流优先控制；
• 系统支持生成树协议，
• 支持 VLAN ID划分；
• 传输距离可达3千米以上（空旷环境）；
• 一体化设计，内置12dBi双极化天线，安装快捷方便；
• 支持软件限流功能，上行和下行传输速率可手动设定；
• 发射功率可调，最高可达27dBm；
• 室外防水、防尘、防腐蚀设计，防水等级IP65；
• 支持DC12-24V宽电压POE供电；

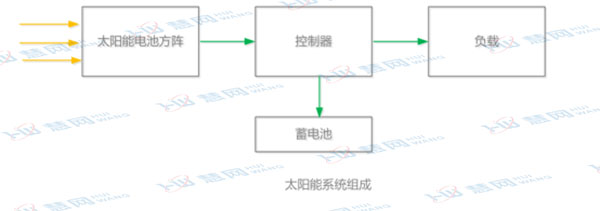

四、太阳能供电系统
