为进一步提升公司新能源项目基建、生产工作信息化管理水平，支撑现场电子两票、人员定位、行为识别、技术指导等方面智能化应用有效实施，延伸集团新能源智慧运维中心、区域集控中心管理半径，强化现场安全、进度、质量管理的建设目标。风电以其建设周期短、输配电简单、能源利用效率高、环境相容性好及运行灵活等优点，近年来受到越来越多的开发和利用。目前风电企业的风电场日益增多，企业管理能力的提升对风电场的信息化和智能化提出了更高的要求。项目通过采用业界先进的Mesh组网技术，以突破风电场及风机塔内无网络覆盖的困境，将各环节中产生的文字语音视频等信息实时传输至管理控制中心，实现全程全景全维度可视。

基建期技术要求

（一）基建期风电场无线网络主要用于覆盖施工及调试期间风机点位和升压站区域，在基建项目部与现场人员之间建立无线传输链路，满足基建现场视频、语音及文本等无线通信业务需要。同时，基建车辆、人员和智能化设备应可使用该系统实时与项目部完成信息交互。

（二）基建期无线网络除满足基建期无线通讯需求外，其主要设备设施应能延用到生产期。

（三）技术参数

传输带宽：风机施工现场至少满足3个1080P视频（吊车区域1个、施工区域2个）和10个语音同时通话需求，根据基建工作实际需求进行调整。
组网带宽：无线主干网≥100Mbps。
电源系统：无线通信设备支持远距离以太网供电(POE），电源模块内置。

（四）技术方案要求

主干网络通信节点宜采用定向微波。覆盖网络通信节点宜采用全向微波。在施工前期，风机施工区域安装无线通信设备，实现施工现场通信功能需求。基建期无线通信网络的构建可考虑建设通信杆塔。通讯杆塔采用可靠的立杆和固定方式，避开遮挡和屏蔽。通信杆塔应能够重复使用。

风机安装完毕后，将施工地点无线通信设备按照生产需要进行重新布局，使基建期无线网络设备在生产期得以沿用或备用。

生产期技术要求

（一）新能源场站投产后，无线网络信号应优先覆盖主要设备设施，在风机内部应至少覆盖机舱和塔基，在风机周边应覆盖点位50米范围。在满足经济性的情况下，可考虑风电场内重要、危险道路、线路巡检路线的无线信号覆盖。光伏电站宜覆盖整场。

（二）技术参数

传输带宽：塔筒门关闭情况下，机舱、塔基实测速率不低于15Mbps，其他区域能够满足图片上传、音频、视频（1080P）通话场景。
组网带宽：光纤环网带宽≥1000Mbps。
设备连通：风机与升压站、风机与风机之间宜采用光纤连接。
光纤环网：无线通信环网占用冗余光纤数量不超过2芯。
独立性：无线通信网络与风机监控系统实现物理隔离，硬件网络连接符合内、外网安全分区要求。

（三）技术方案要求

一般情况下，无线通讯设备的建设应充分利用现有设施，在升压站或风机安装，不宜建设通讯杆塔。无线通讯系统支架和设备不能影响发电设备运行和检修工作。

如须通过杆塔架设通讯基站，宜就地供电或就近取电，不宜单独敷设电源和通信电缆。

WIRELESS SOLUTIONS

无线建设方案

基于集团公司FAM系统的前提下，对风电场生产运行业务流程进行研究和优化（BPR），实现工作票和操作票流程智能化重组，达到全过程闭环管理。工作票、操作票的电子移动化处理，实现工作任务的全过程标准化操作及过程监控。

采用Android原生开发技术，实现移动APP应用，确保相关信息的最大化同步使用和数据的关联性查询及应用。采用系统集成技术，实现与集团公司FAM系统的无缝集成，实现多系统数据互通互联。

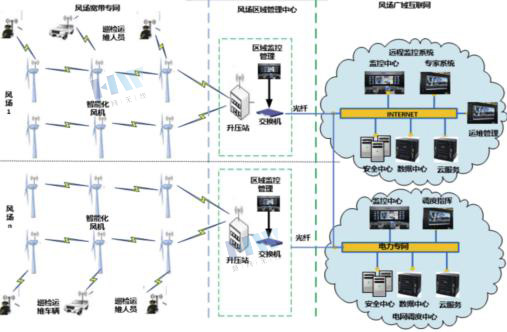

无线网络拓扑图

从使用角度划分，平台主要由固定节点、车载节点和用户节点组成。所有节点均基于嵌入式平台自主设计，采用统一的核心硬件架构，通过更改软件参数实现节点功能的改变，可完成信息接入、骨干传输以及网关等功能。

1、信息接入功能，节点可与手机、PAD等终端通过局域网有线或WIFI无线等形式互联，实现终端信息的网络接入；

2、骨干传输功能，节点间可自主形成网状网络，并实现大容量数据在风机间、风机与移动车辆间的远距离、宽带传输；

3、网关功能，节点可通过有线接口实现与华能现有网络的互联。

基于上述节点，专用无线Mesh网络平台可实现数据、语音、视频等多类型综合业务数据的实时、宽带、安全传输。

风电场移动通信平台分为集中控制与处理、数据传输和数据采集等模块。其中，集中控制与处理主要完成所有上传数据信息的集中管控、调度、处理与显示功能，由多台工作站、服务器和大屏显示设备组成；数据传输主要完成综合业务数据的回传和调度指令的下达等功能，包括风电场已有网络和专用无线Mesh网络两部分，专用无线Mesh网络与已有网络物理隔离，当需要异构网络信息交互时，通过防火墙和电子围栏等设备实现对敏感信息的保护，专用无线Mesh网络是完全分布式的自组织网络，其节点主要部署在升压站、风机和巡修车上；数据采集主要完成现场语音、视频、图片的采集和上报，利用移动终端和可穿戴式设备完成。如下：

DEPLOYMENT SCHEME

具体部署方案

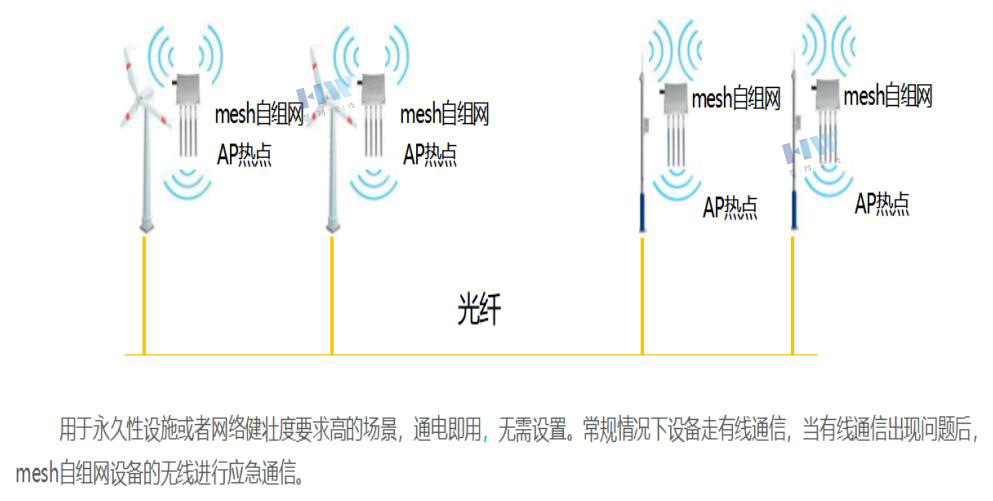

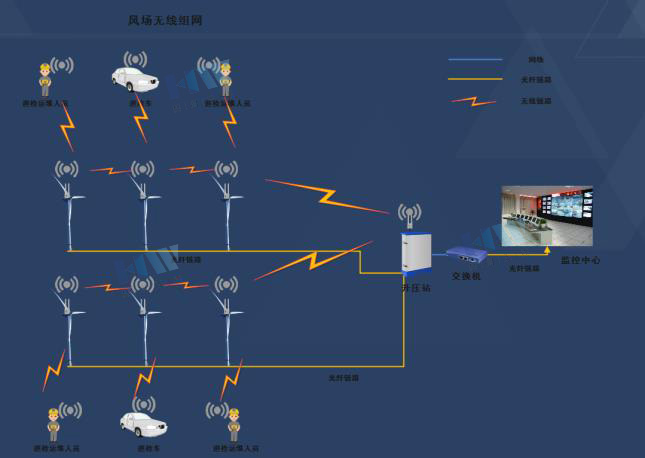

整体传输拓扑图

PRODUCT INTRODUCTION

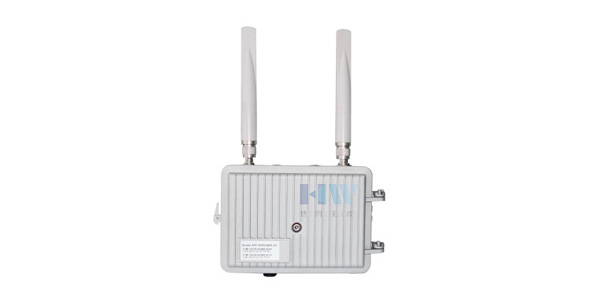

室外双频MESH基站AP

HW750AGN-30 双频无线大功率AP 可同时工作在2.4GHz/5GHz 两个频段，千兆有线WAN 口，支持 100Mbps 11AC（5GHz）300Mbps 11N（2.4GHz）并发，高带宽，移动无线MESH单频最高可达60M左右带宽，双频模式最高可达100M左右，支持 AP、网关、WISP、中继多种模式，支持 AC 集中管理和云平台远程管理。

2.4GHz&5GHz 双频并发，无线速率高达 100Mbps
MIMO 架构提供更优的无线传输性能
系统通过 Web 进行配置
协议 HTTP，DHCP，TCP/IP，RADIUS，DNS，NetBIOS，AppleTalk，and IPX/SPX 内建DHCP 服务器，可自动、动态分配 IP 地址
千兆WAN 口设计，百兆LAN 口设计
系统支持OPEN WRT，DD-WRT

硬件配置
型号	HW750AGN-30
主芯片	Qualcomm QCA9563+ QCA 9882+ QCA 8334
Memory	128 MB DDR2 RAM
Flash	16 MB
天线	8+12dBi 全向天线
设备接口	WAN 口：1 个 10/100/1000 Mbps 以太网自适应 RJ45 口（Auto MDI/MDIX） 1 个复位按钮，恢复出产默认设置使用
覆盖距离	半径 300-500 米
待机量	128 个并发 120+个
功耗	20W
电源适配器	支持 48V 802.3at POE协议供电
主机尺寸	179 x 321 x 80mm(L x W x H)
射频特性
传输速率	2.4GHz 频段：60Mbps 5GHz 频段：100 Mbps
标准	IEEE 802.11n、IEEE 802.11g、IEEE 802.11b 、IEEE 802.3u、IEEE 802.3ab、CSMA/CA、CSMA/CD、TCP/IP、DHCP、ICMP、NAT、PPPOE
调制方式	DBPSK、DQPSK、CCK、OFDM、16-QAM、64-QAM
频段	2.412GHz-2.484GHz 5.150GHz-5.825GHz
展频技术	DSSS（直接序列展频）
工作信道数	2.4GHz 信道选择：1-13 5GHz 信道选择：36、40、44、48、149、153、157、161、165
接收灵敏度	270M：-68dBm@10% PER；130M：-68dBm@10% PER 108M：-68dBm@10% PER；54M：-68dBm@10% PER 11M：-85dBm@8% PER；6M：-88dBm@10% PER 1M：-90dBm@8% PER
发射功率	≤30dBm
安全防护等级	防护等级: 铝合金压铸外壳,防水等级:IP67 防雷等级:同轴避雷器 4kv 等级防护，外壳自带地线接口防静等级:空气放电:8KV,接触放电:2KV. 电磁兼容性防辐射等级:达到 GB-9254 标准(通过调整 WIFI 发射功率参数)
网络介质	10Base-T：3 类或 3 类以上 UTP 100Base-TX：5 类 UTP 1000Base-T:5 类或 5 类以上 UTP
使用环境	工作温度：-40℃~+55℃ 存储温度：-40℃~+70℃ 湿度：5%~95%RH 不凝结
